直流无刷电机(BLDC)是一种高效、长寿命且低噪音的电动机,广泛应用于多个领域如汽车、工业控制和自动化等。为了全面理解直流无刷电机,下文将从其结构、工作原理、特点及应用等方面进行详细探讨:
结构组成

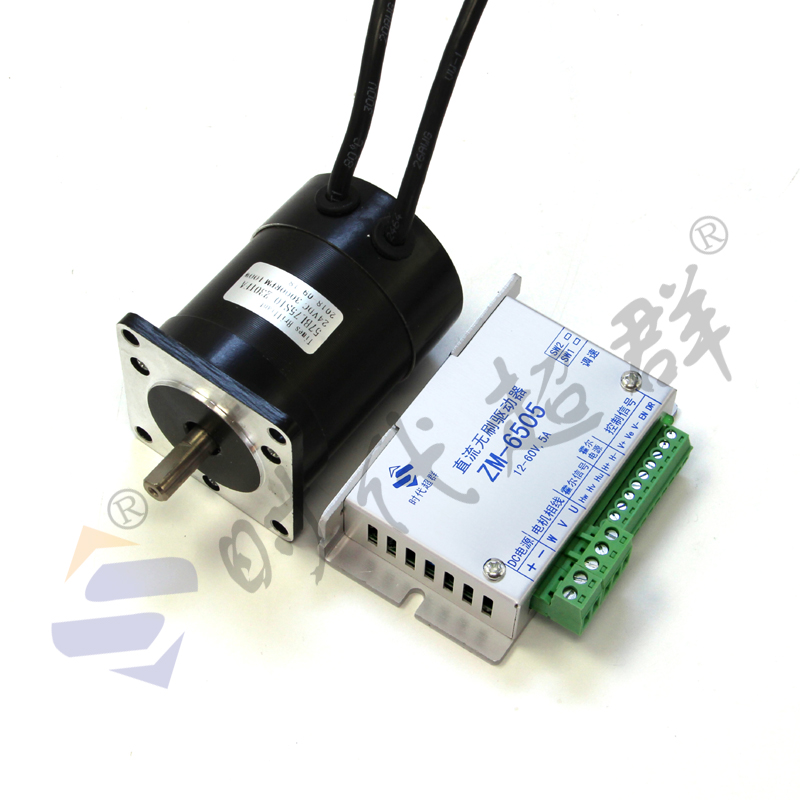

定子和转子:直流无刷电机由定子绕组和转子永磁体组成。定子绕组通常采用三相对称星形接法,与三相异步电动机相似。转子上则安装有已充磁的永磁体。
驱动器:驱动器包括功率电子器件和集成电路,负责接受启动、停止、制动信号以及位置传感器的信号,控制逆变桥各功率管的通断,从而产生连续转矩。
工作原理
电子换向:直流无刷电机通过电子方式控制换相,实现类似直流电机的特性。其运转时,驱动器根据位置传感器的信号来切换定子线圈中的电流,由此产生旋转磁场推动转子永磁体旋转。
转速控制:直流无刷电机能够在负载变化时维持恒定转速,这通过电子控制器反复校正转速来实现。其同步电机的特性使得在改变定子旋转磁场的频率时,可以调整转子的转速。
