140宽重型密封型滚珠丝杆直线导轨滑台尺寸图(LP)
2024年7月30日


时代超群140型密封同步带导轨滑台默认电机安装孔是57步进电机的尺寸和大小,如果需要配其他电机安装,可定做连接片和轴承器。

产品规格说明:1204-100mm、1605-100mm、1610-100mm

12、16表示丝杆的直径

04、05、10表示丝杆导程(转一圈的距离)

100mm表示滑台的有效行程4、

此款滑台可以组合多轴使用水平十字、龙门式、三轴式、四轴式。

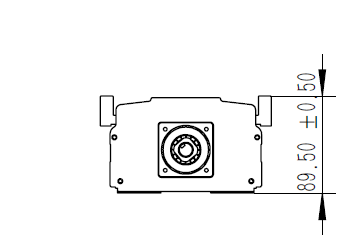

产品尺寸图如下:




此导轨水平载重150KG,垂直载重100KG,可适配80伺服,86步进,110伺服或者步进,130伺服或者步进,可定制连接板和联轴器。有效行程1500mm以内。

背部安装沟槽,可放M6螺母


推荐搭配时代超群80ST系列高性能交流伺服电机驱动套装。80法兰大小包含,400W,750W和730W,1KW四款电机,电机出力大,响应快,速度高,转动平滑,力矩稳定。

电机参数如下:
