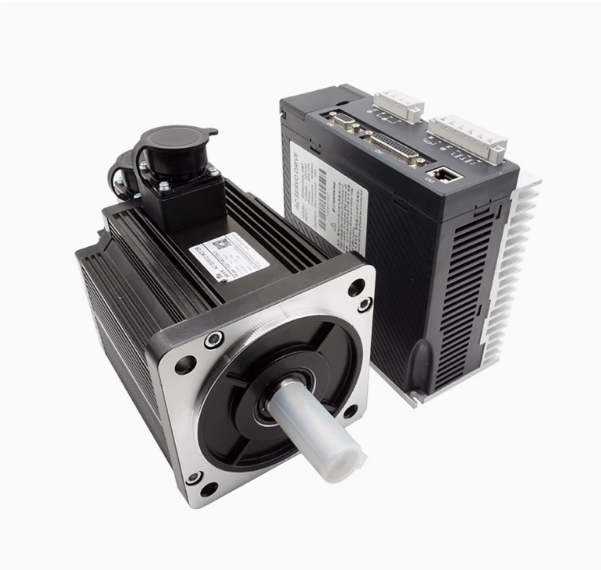

485通讯接线与介绍： 伺服驱动器具有RS-485串行通讯接口，使用此接口通过MODBUS协议可控制伺服系统、
变更参数以及监视伺服系统状态等多项功能。通讯端口CN3的接线说明如下：
L20/L30驱动器的通讯端口使用三位的端子，外形和针脚分布为：

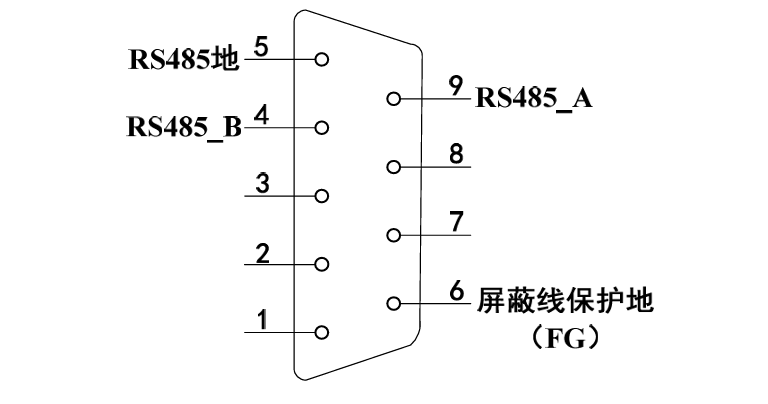

其他规格驱动器的通讯端口使用双排DB9插座，外形和针脚分布为：
MODBUS通讯协议： 使用RS-485串行通讯时，每台伺服驱动器必须预先在参数P-181上设定其通讯站号，计
算机或者上位控制器根据站号对相应的伺服驱动器实施控制；波特率需要参考上位控制器的
通讯方式来设定参数P-182；MODBUS通讯协议暂时只支持RTU（Remote Terminal Unit）模
式，使用者可根据上位控制器的要求在参数P-183上设定所需的通讯数据模式。以上参数设
置完成后，需要执行参数保存操作并且断电重启驱动器后才能生效。以下说明MODBUS 通
讯的具体内容。 时代超群总部 咨询电话：17813271390 户工

|
