1.高集成度高可靠性无刷直流(BLDC)电机控制器                                                                                                       2.三相全桥，PWM 方波驱动控制   3.过流保护措施，过载时立即关断输出及时保护电机   4. 纯硬件设计，高速度，高抗干扰能力  5. 宽幅电压兼容 DC12-60V        6.低发热，大功率

1.内部调速

使用内部调速时，将拨码SW1切换到ON状态，内 部调速电位器顺时针由低旋转至****，电机转速由 0-****

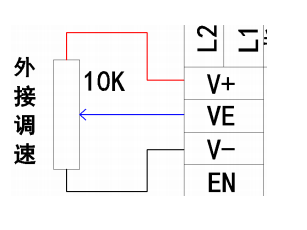

2.外部调速 使用外部调速时，将拨码SW1切换 到OFF状态。 2.1外接10K电位器调速，需将电位器接 到驱动器的V+、Ve、V-接口；通过旋转 电位器来调节电机转速(Ve接电位器的 中间脚)，接线示意如右图：

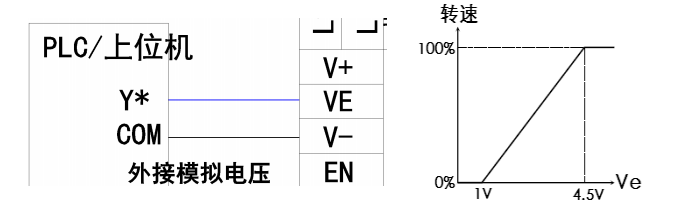

3.外接模拟电压调速，V-（COM）为参考地，Ve接0-5V电压信号， 其中在1-4.5V时电机速度有变化，接线示意及电压-转速对应图如下：

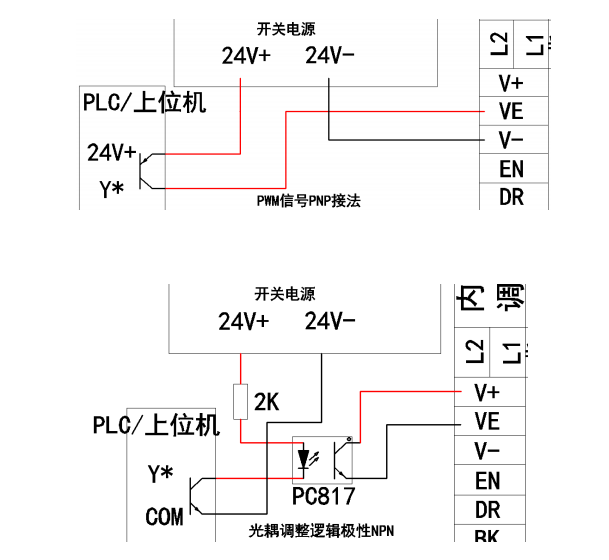

4.外接PWM信号调速，V-为参考地，Ve接PWM信号，PWM电压幅 值为5V，频率为1-10KHz，接线示意及占空比-输出对应图如下：
