调速方式

1.内部调速 使用内部调速时，将拨码SW1切换到ON状态，内 部调速电位器顺时针由低旋转至****，电机转速由 0-****

2.外部调速 使用外部调速时，将拨码SW1切换到 OFF状态

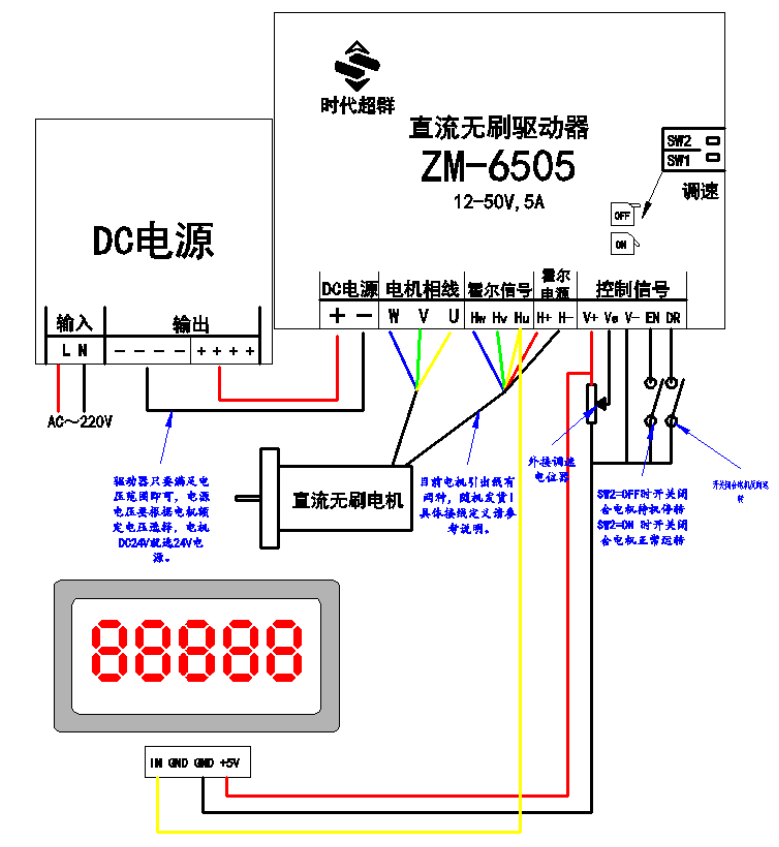

3.外接10K电位器调速，需将电位器接到 驱动器的V+、Ve、V-接口；通过旋转电位 器来调节电机转速(Ve接电位器的中间 脚)

4.外接模拟电压调速，V-（COM）为参考地，Ve接0-5V电压信号， 其中在1-4.6V时电机速度有变化，接线示意及电压-转速

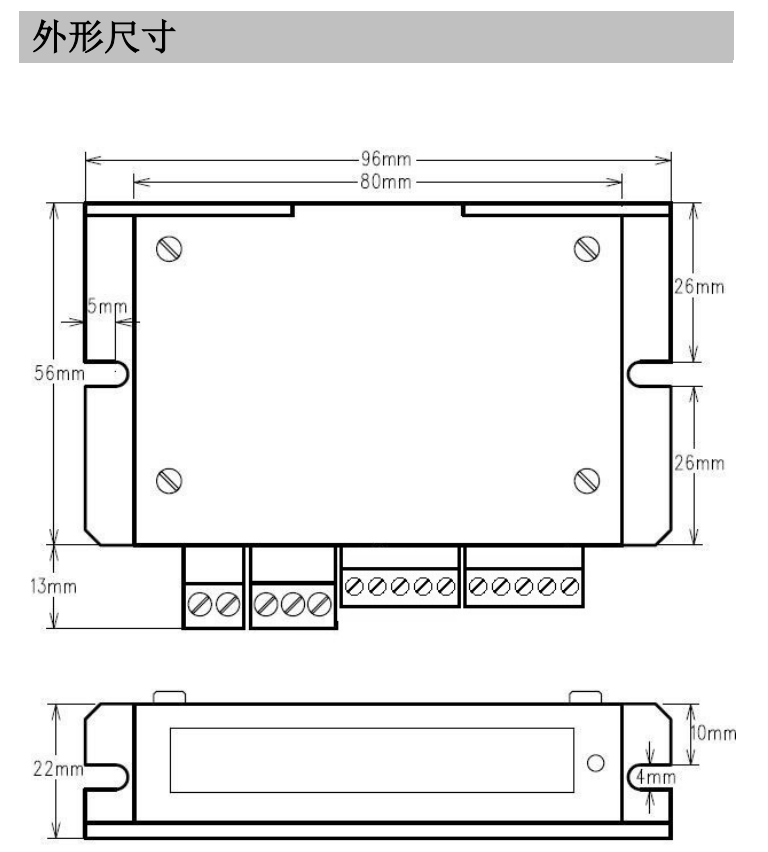

尺寸图
