时代超群转速表5166FR-5V和5166FR-24V，一个是5V供电，一个是24V供电

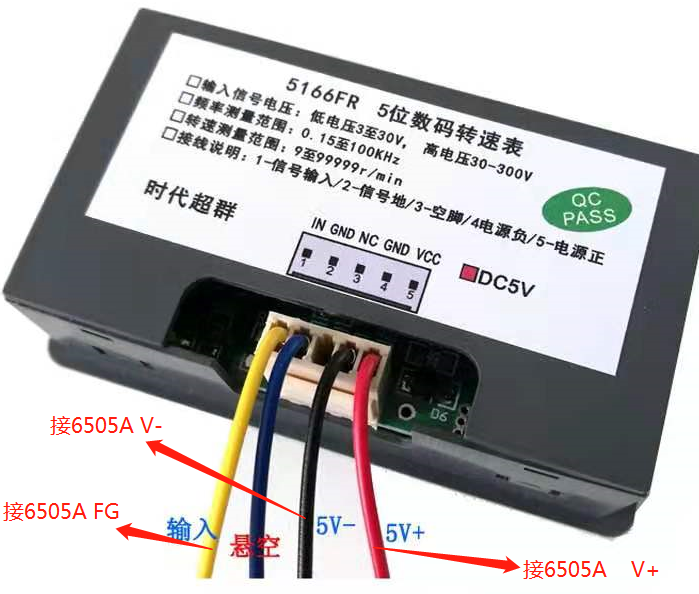

FG口是信号输入口，无论是5166FR-5V和5166FR-24，FG口电压都是5V 所以这款转速表，配无刷电机驱动的时候，一般无刷驱动器内置5V电源，所以选用5166FR-5V，那么，5V供电端口直接接驱动,fg口接驱动器的速度输出口或者霍尔短 如果配步进电机的时候，一般步进电机24V供电，5166FR-24，供电24V，速度输入口FG接脉冲发生器的脉冲口，，当然FG接收的是5V信号，所以如果是5V脉冲发生器，直接接，如果是24V需要串2K电阻。

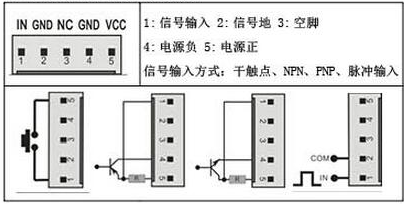

5166FR系列频率/ 转速表是采用美国Microchip 公司高性能单片机作为中央处理器，具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法，整合这两种测量方法的优点，采用先进的全同步周期测量法，使仪表在测量范围和测量精度方面实现质的飞跃。因此，该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。 转速表的接线方法：
