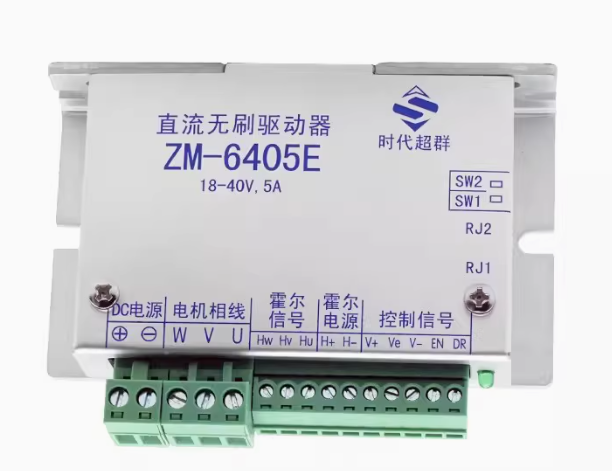

产品特点 ·高集成度高可靠性无刷直流 (BLDC) 电机控制器
·三相全桥，PWM 斩波方式
·闭环稳速，大负载时电机仍能保持转速
·纯硬件设计，高速度，高抗干扰能力
·周波限电流方式，保护更加精确快速
·低发热，大功率 主要功能： ·欠电压 ( ≤ 13V)、过热 ( ＞ 150℃ ) 自动保护
·堵转 6 秒自动保护
·霍尔错误保护
·输出限流线性可调：0.5-5A
·支持内置电位器、外接电位器、模拟电压和 PWM 调速
·带有使能功能
·具有缓启动功能，避免电流过冲，有效保护电机
1. 内部调速使用内部调速时，外接调速接口 (Ve) 需悬空，
且 SW1 拨码需在 ON 状态，内部调速电位器顺
时针由低旋转至****，电机转速由 0-**** 2. 外部调速使用外部调速时，必须确保 SW1 拨
码为 OFF 状态 2.1 外接 10K 电位器调速，需将电
位器接到驱动器的 V+、Ve、V- 接
口；通过旋转电位器来调节电机转
速 (Ve 接电位器的中间脚 )，接线 本控制器有使能反转功能，可根据用户需求设定。
当 SW2=OFF，EN 输入低电平（EN 与 V- 短接），驱动器待机，电
机停止转动；EN 输入悬空或高电平（EN 与 V- 断开），驱动器工
作，电机恢复转动。
当 SW2=ON，EN 输入低电平（EN 与 V- 短接），驱动器工作，电
机恢复转动。EN 输入悬空或高电平（EN 与 V- 断开），驱动器待
机，电机停止转动。 时代超群总部  |
