ZD-3HE2290M是基于DSP控制的新--代数字步进电机驱动器。特点:电机运行平稳，几乎没有震动和噪音，定位精度****可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

以上图片是三个电机与驱动器的接线，红色箭头标记的是供电的输入电源线，接的是交流的220V家用电，注意， 电机不是直接接电的，而是能过驱动顺器给电机供电的。

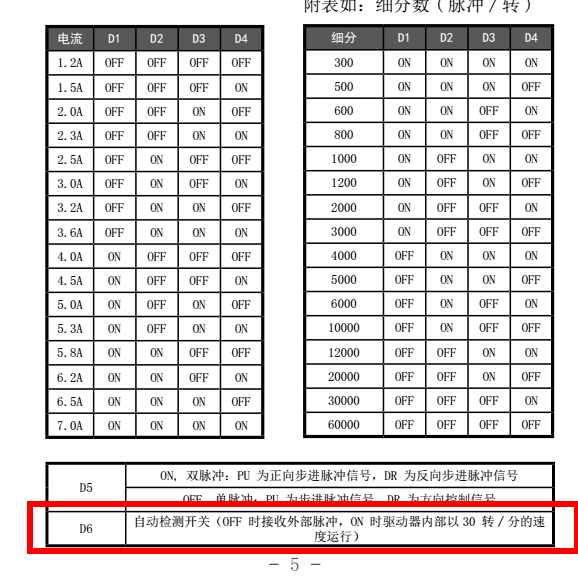

下面咱们介绍一下驱动器测试电机是不是可以正常运行，具体的做法如下图所示:

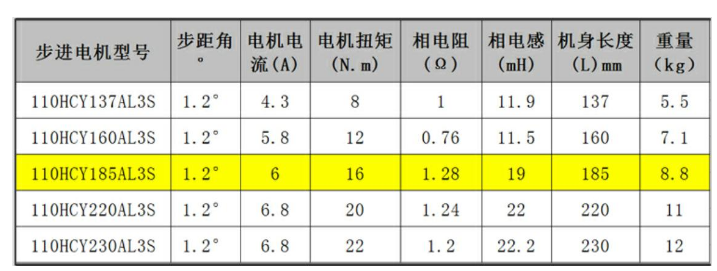

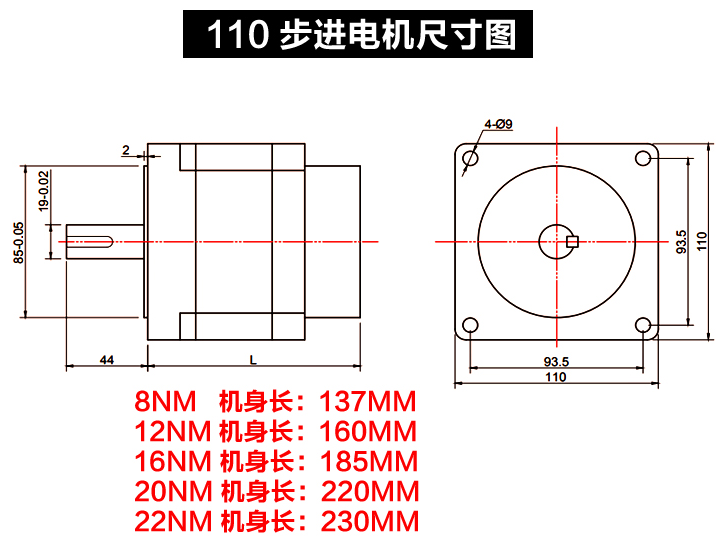

可配套的步进电机110/130三相步进电机。详见以下列表
