ZDM-2280AJ三相闭环步进驱动器介绍-HYB
2024年10月18日


新一代 DSP 数字式步进闭环驱动器,采用先进的矢量型闭环控制技术, ****克服传统开环步进电机丢步的问题,并且显著提高步进电机的高速性能、 降低电机的发热程度和减小电机的振动,进一步的提升设备的工作速度和精度, 降低设备的能耗。此外,在电机出现连续过载时,驱动器会输出报警信号,具 有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 86 110 系 列步进电机完全兼容,传统开环步进驱动方案可以做到无缝升级,相对于交流 伺服系统具有极高的成本优势。 本驱动器适合于各种中小型自动化设备和仪器,例如:木工开料机、线束 加工机、激光切割机、高速绘图仪、数控机床、自动化装配设备等。在要求噪 音小、运行平稳、高速度响应的设备中应用效果特佳。

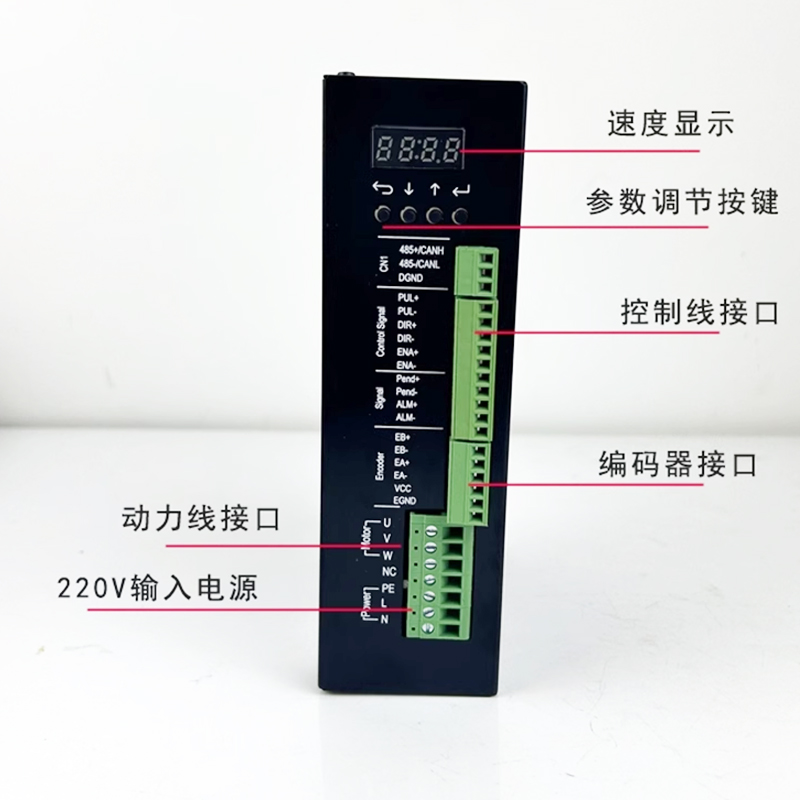

技术特点 u 采用 TI 32 DSP 电机专用控制芯片; u 采用先进的矢量型闭环控制技术; u LED 数码管显示,方便参数设置和运行状态监控; u 静态电流和动态电流可以任意设置(0.48A 范围内); u 可适配驱动 86 110 系列混合式闭环步进电机; u 光电隔离信号输入/输出; u 脉冲响应频率 200KHz u 16 档通用细分选择,**** 256 细分(51200 脉冲/转); u 电子齿轮模式(任意细分值); u 具有过流、过热、过压和跟踪误差超差等保护; u 位置控制模式和速度控制模式可选; u 位置模式下有两种控制方式可选择;

1 驱动器的可靠工作温度通常在 60以内,电机工作温度为 80以内;

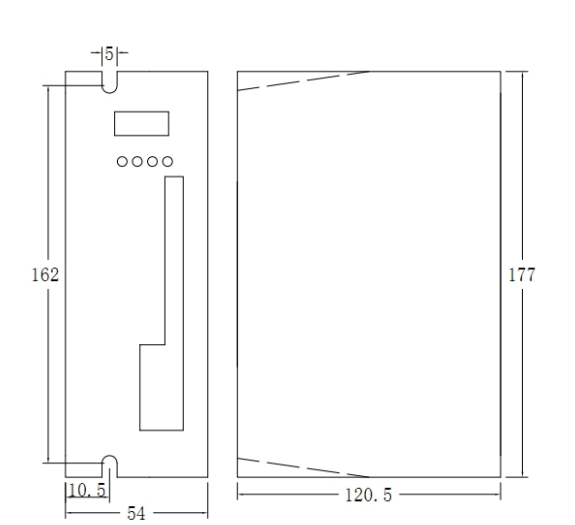

2 安装驱动器时请尽量采用直立侧面安装,远离热源、不能封挡住风扇的 风道。必要时在安装驱动器的电气柜上安装散热通风风扇,使电气柜里 外空气对流,保证驱动器在可靠工作温度范围内工作。
