时代超群CNC数控铣床系统4轴对刀仪接线及如何调试(CZZ)
2025年2月15日

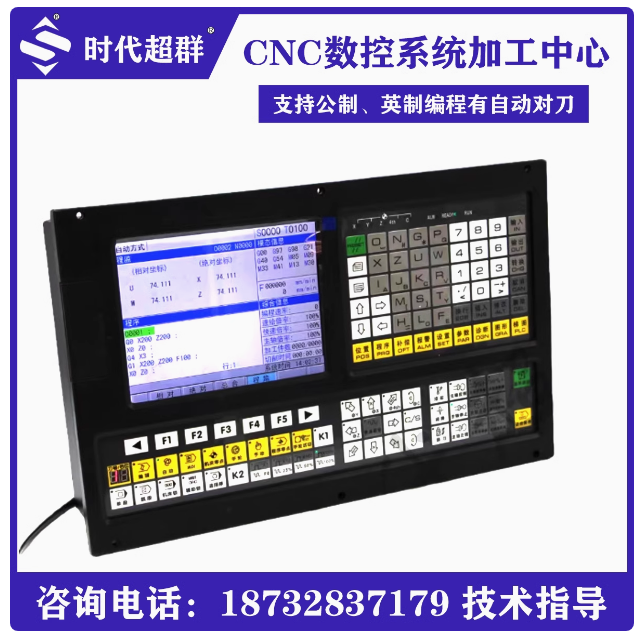

本系统采用 32 位高性能 CPU 和超大规模可编程器件 FPGA,实时控制和硬件插补技术保证了系统 μm级精度下的高效率,可编辑的 PLC 使逻辑控制功能更加灵活强大。本系统可控制 5(3) 个进给 轴、2 (1)个模拟主轴,1ms 高速插补,0.1μm 控制精度,显著提高了零件加工的效率、精度和表面质量

产品特点

● 2000M( 5个进给轴,4 轴联动,2 个模拟主轴);

● 1ms 插补周期,0.1um 控制精度

● 2000M( 2 路 -10V ~ 10V 模拟电压输出,支持双主轴控制);

● 直线型、指数型和 S 型多种加减速方式可选择

● 内置多 PLC 程序,当前运行的 PLC 程序可选择

● PLC 程序在线显示、实时监控、信号实时追踪

● 支持语句式宏代码编程,支持带参数的宏程序调用

● 刚性攻丝和柔性攻丝可由参数设定

● 具有旋转、缩放、极坐标,固定循环和多种铣槽复合循环功能

● 具有历史报警及操作履历功能,方便用户操作和维护管理

● 提供多级密码保护功能,方便设备管理

● 2000M( 36 点通用输入 /36 点通用输出);

● 支持标准 RS232 及 USB 接口,支持 U 盘文件操作、系统配置和软件升级 , 可实现文件传输、串 口 DNC 加工和 USB 在线加工功能

此款系统具有自动对刀,及刀库换刀功能。


客户要用系统接上对刀仪来实现自动对刀功能。

对刀仪上一般有4根线,两根接24V电源,一根接系统0.2端系统输出信号端,还有一根是对刀行程保护的,对刀仪上具体的线序可咨询对刀仪厂家。

对刀仪的调试可以发到我司,技术调试好发货。

本公司可提供配套设备,如需图纸和安装尺寸可来电咨询18732837179,店铺优惠中

北京时代超群电器科技有限公司主营产品:步进电机、闭环步进电机、步进伺服步进驱动器、步进电机驱动器、一体式步进刹车步进电机、防水步进电机、无刷电机、伺服电机等各类型号的步进电机,欢迎来电咨询
