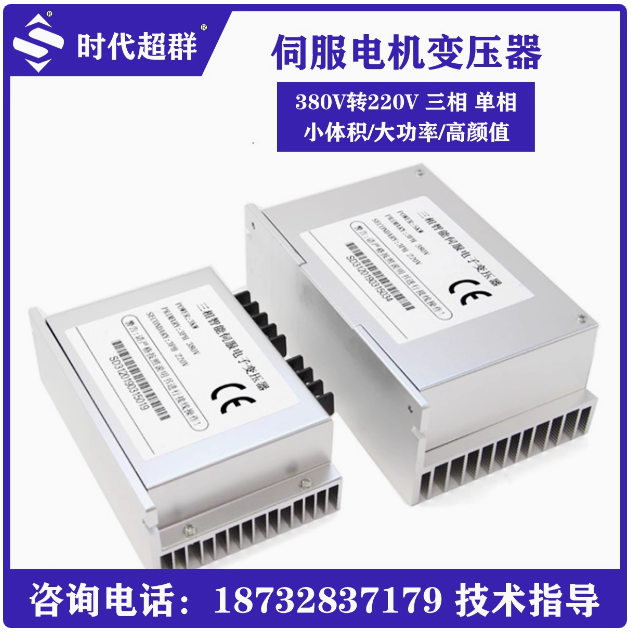

1. R、S、T 接三相 380V 火线；

2.N 接零线，零线线径不能低于火线线径，取火线的 2 倍或者以上，而且必须要接牢固；

3. 零线起到三相平衡的作用，根据三相四线矢量运算规则，零线从市电接入到电子变压器的 N 节点之 间不可以接任何断路器及开关、索制；

4. 关闭电源，接入伺服驱动器，电子变压器 L1\L2\L3 对应接入伺服驱动器 L1\L2\L3，由于每个伺服 驱动器的电路设计会有不同所以接线的时候请参照接线方案图 A、B、C 来接线.

5. 电子伺服变压器只给伺服驱动器供电，严禁设备上的其他元器件到电子变压器取电，否则会引起 工作点的偏移，损坏本电子变压器；

6. 设备上的单相 AC 220 用电的地方，比如开关电源 220V 输入电、220V 索制、220V 散热风扇、、、 等，都可以在电子变压器的输入端取电；

7. 若设备有用单相 220V 马达本电子变压器无法给其供电，建议改用三相 380V 马达；

8. 反复检查以上接线，确认无误后开机，伺服驱动器显示工作就绪。

注意事项：

1、当伺服器大于 3KW 请按接线图接线。

2、伺服单个功率大于 3KVA 的请按照接线图接线。

伺服变压器故障处理

故障一：驱动欠压报警 可能原因 1：零线太细；更换零线，要求零线线径比火线粗 1.5-2 倍

可能原因 2：控制电源 L1c 和 L2c 接错；依接线图检查接线是否错误，控制电源的接线不能错

故障二：断路器跳闸

可能原因 1：零线接错；N 线必须接零线，不能用地线代替，切记。

可能原因 2：断路器电流过小；更换较大电流断路器

故障三：驱动器显示灯不亮

可能原因 1：控制电源 L1c、L2c 错接；依接线图检查接线是否错误，控制电源的线不能接错。

可能原因 2：零线接错；N 端必须接零线，不能用地线代替。

故障四：驱动器不显示

可能原因一：相位不对；对换 L2 和 L3。
