LS3922 是新推出的数字式三相步进电机驱动器，采用32 位 DSP 技术， 主要驱动 86、110、130 型三相混合式步进电机。微步细分为 16 种，zui da 步数为 30000 步/转；工作峰值电流范围为 2.8A-10.0A，输出电流共 8 种，能够满足大 多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能 够达到高细分的效果，低中高速运行平稳，噪音小。具有半流，过压、过流等保 护电路。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成zuiyou 运行参数，zuida限度发挥电机的性能。本驱动器为交流供电，推荐工作范围为 AC110V-220V。

信号接口说明

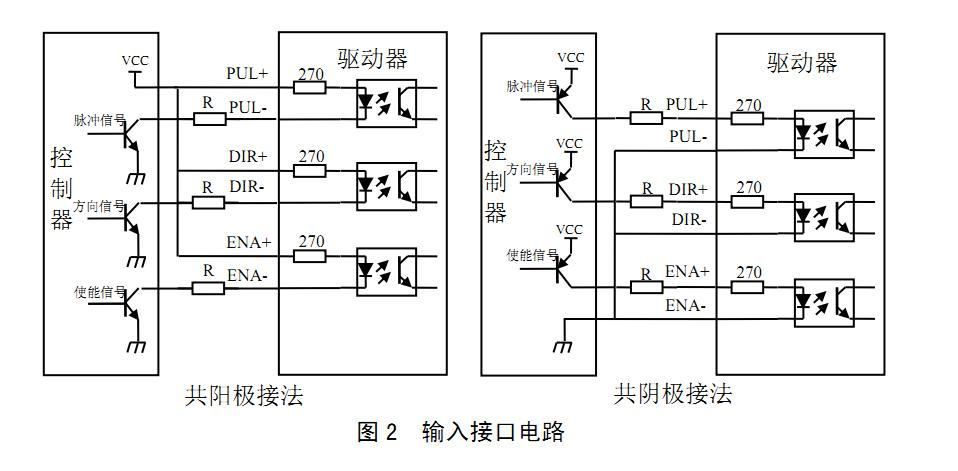

LS3922 驱动器采用差分式接口电路可适用差分信号，单端共阴及共阳等接口，内置高速光电耦合器，允许接受长线、集电极开路和 PNP 输出电路的信号。现在以集电极开路和 PNP 输出为例，接口电路示意图如下：

注意: 本驱动器脉冲和方向可适应 5V-24V 信号电压，R=0，用户无需外接电阻。

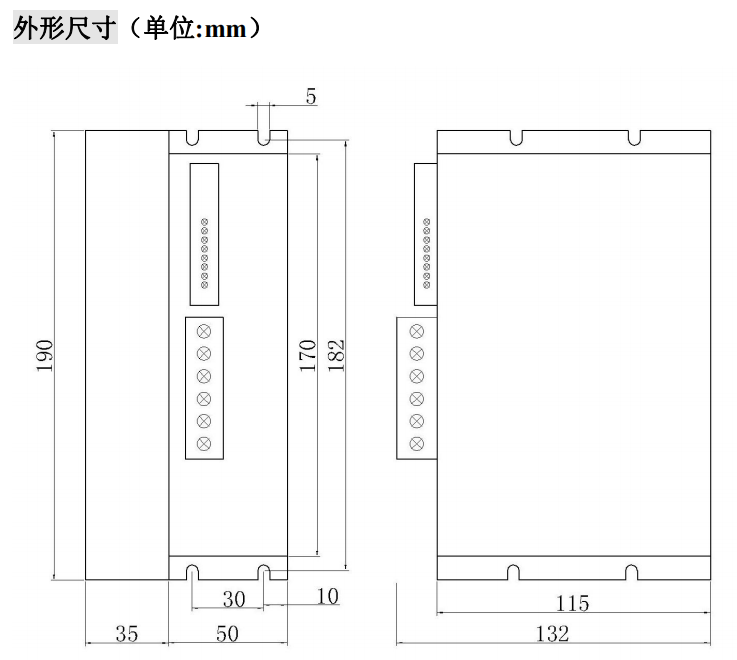

本公司可提供配套设备，如需图纸和安装尺寸可来电咨询18732837179，店铺优惠中
