高压无刷电机有精度吗(wgb)
2025年7月5日

高压无刷电机有精度吗(wgb)



高压无刷电机本身具备实现高精度的潜力,但其实际精度水平取决于控制系统的设计、传感器反馈的精度以及应用场景的需求。以下是具体分析:

一、高压无刷电机的精度基础

  1. 无刷电机的结构优势
    高压无刷电机采用电子换向替代机械换向,消除了电刷磨损和火花干扰,从根源上减少了机械误差和电磁干扰,为高精度控制提供了基础。例如,在工业自动化中,无刷电机的转速波动可控制在±0.1%以内,远优于传统有刷电机。

  2. 高压电机的功率优势
    高压(通常指300V以上)设计可降低电流需求,减少线路损耗和发热,从而提升电机效率(可达95%以上)。高效率意味着电机在相同功率下能输出更大扭矩,且动态响应更快(如从静止加速到额定转速的时间可缩短至10ms以内),间接支持高精度控制需求。

二、影响精度的关键因素

  1. 控制系统设计

    • 闭环控制:通过编码器或霍尔传感器反馈位置/速度信号,形成闭环控制系统,可显著提升精度。例如,采用23位****值编码器时,位置分辨率可达0.0007°(即每转约50万脉冲)。

    • 控制算法:先进的矢量控制(FOC)或直接转矩控制(DTC)算法可优化电流波形,减少转矩波动(如将转矩脉动控制在±1%以内),从而提升速度稳定性。

  2. 传感器反馈精度

    • 编码器类型:增量式编码器成本低但需校准,****值编码器可直接输出****位置,精度更高(如单圈分辨率可达17位)。

    • 采样频率:高采样频率(如1MHz以上)可实时捕捉电机状态,减少控制延迟(通常<1ms),提升动态响应精度。

  3. 机械匹配与负载特性

    • 传动机构:若通过减速器或联轴器连接负载,需考虑传动间隙和刚性。例如,谐波减速器的回差可控制在1弧分以内,适合高精度场景。

    • 负载惯量:负载惯量与电机惯量的匹配度影响控制效果。通常建议负载惯量不超过电机惯量的3倍,否则需调整控制参数以避免振荡。

三、高压无刷电机的高精度应用场景

  1. 工业机器人

    • 场景需求:协作机器人的关节需实现±0.1mm的重复定位精度和±0.1°的角度控制精度。

    • 解决方案:采用高压无刷电机+高分辨率编码器(如23位****值)+实时以太网通信(如EtherCAT),结合前馈补偿算法消除机械间隙影响。

  2. 数控机床

    • 场景需求:五轴加工中心的主轴需在低速(如10r/min)时输出额定扭矩(如500N·m),同时保持转速波动<±0.5r/min。

    • 解决方案:使用高压水冷无刷电机+磁编码器(分辨率16位)+闭环矢量控制,通过温度补偿算法抵消热变形对精度的影响。

  3. 半导体设备

    • 场景需求:光刻机的晶圆台需实现纳米级定位精度(如±2nm)和微米级速度波动(如±0.1μm/s)。

    • 解决方案:采用高压直线无刷电机+激光干涉仪反馈+滑模控制算法,结合主动振动隔离技术消除外部干扰。

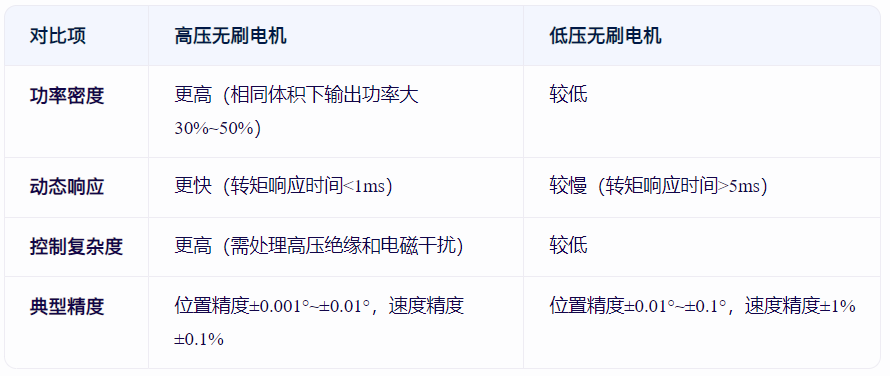

四、高压与低压无刷电机的精度对比


五、提升高压无刷电机精度的技术方向

  1. 多传感器融合:结合编码器、电流传感器和温度传感器数据,通过卡尔曼滤波算法提升状态估计精度。

  2. 智能控制算法:引入模型预测控制(MPC)或自适应控制,自动补偿负载变化和参数漂移。

  3. 材料与工艺优化:采用非晶合金定子铁芯降低铁损,或通过3D打印技术制造复杂气隙结构以减少转矩脉动。
