闭环控制是如何提高电机精度的（wgb）

闭环控制通过引入反馈机制，实时监测并修正电机的实际运行状态与目标值之间的偏差，从而显著提升电机的精度。以下是闭环控制提高电机精度的具体原理和实现方式：

一、闭环控制的核心原理

闭环控制系统由控制器、执行器（电机）、传感器和反馈回路组成，其工作原理可概括为：

1. 设定目标值：控制器根据应用需求设定电机的目标位置、速度或转矩。

2. 实时反馈监测：传感器（如编码器、霍尔传感器）持续采集电机的实际运行状态（如当前位置、转速）。

3. 偏差计算与修正：控制器将反馈值与目标值对比，计算偏差（误差），并通过算法生成修正信号，调整电机的输入（如电压、电流），使实际值趋近于目标值。

4. 动态调节：上述过程持续循环，形成动态闭环，确保电机在负载变化、干扰等情况下仍能保持高精度运行。

二、闭环控制如何提升电机精度

1. 消除静态误差，提升定位精度

• 问题：开环控制（无反馈）中，电机可能因摩擦、齿轮间隙、温度漂移等因素产生静态误差（如目标位置与实际位置偏差）。

• 闭环解决方案：

• 高分辨率传感器：如23位****值编码器可提供约50万脉冲/转的分辨率，将位置误差缩小至微米级（如±0.001mm）。

• 实时修正：控制器通过PID算法（比例-积分-微分控制）持续调整电机输出，消除累积误差。例如，在机器人关节控制中，闭环系统可将重复定位精度从开环的±0.1°提升至±0.001°。

2. 抑制动态波动，提升速度稳定性

• 问题：开环控制下，电机转速易受负载突变、电源电压波动影响（如转速波动达±5%）。

• 闭环解决方案：

• 快速响应算法：矢量控制（FOC）或直接转矩控制（DTC）可实时监测转矩和磁通，通过调整电流相位和幅值，将转速波动控制在±0.1%以内。

• 前馈补偿：结合负载模型预测干扰（如惯性负载变化），提前调整控制信号，减少动态响应时间（如从100ms缩短至10ms）。

3. 补偿非线性因素，提升转矩精度

• 问题：电机转矩可能因磁饱和、齿槽效应等非线性因素产生脉动（如±5%转矩波动）。

• 闭环解决方案：

• 电流环优化：通过闭环控制精确调节d-q轴电流，将转矩脉动抑制至±1%以内。

• 谐波补偿：针对特定频率的转矩波动（如6倍频齿槽效应），通过注入反向谐波电流进行抵消。

4. 增强抗干扰能力，提升环境适应性

• 问题：外部干扰（如振动、温度变化）可能导致电机性能下降。

• 闭环解决方案：

• 鲁棒控制算法：如滑模控制（SMC）或H∞控制，通过设计不敏感于参数变化的控制器，保持系统稳定性。

• 多传感器融合：结合加速度计、温度传感器数据，通过卡尔曼滤波算法估计真实状态，提升抗噪能力（如信号噪声比提升20dB）。

三、闭环控制的关键技术实现

1. 传感器技术

• 编码器：****值编码器可直接输出****位置，避免开环系统中的累积误差；增量式编码器需初始校准，但成本更低。

• 电流传感器：高精度霍尔传感器或磁阻传感器可实时监测电机电流，为转矩控制提供反馈。

• 温度传感器：PT100或NTC热敏电阻可监测电机温度，防止过热导致的性能下降。

2. 控制算法

• PID控制：经典算法，通过调整比例（P）、积分（I）、微分（D）参数平衡响应速度和稳定性。

• 模型预测控制（MPC）：基于电机模型预测未来状态，优化控制输入，适合多变量耦合系统（如同时控制位置和转矩）。

• 自适应控制：根据运行条件自动调整控制器参数（如负载变化时动态修改PID增益），提升鲁棒性。

3. 通信与处理能力

• 高速通信：EtherCAT、Profinet等实时以太网协议可实现微秒级数据传输，确保反馈信号及时性。

• 高性能处理器：FPGA或ARM Cortex-M7等芯片可并行处理多路传感器数据，支持复杂控制算法（如浮点运算延迟<1μs）。

四、闭环控制的应用案例

1. 工业机器人

• 场景需求：协作机器人关节需实现±0.01mm的重复定位精度和±0.1°的角度控制精度。

• 闭环方案：

• 采用23位****值编码器+谐波减速器（回差<1弧分）。

• 结合前馈补偿和滑模控制算法，消除机械间隙和外部振动影响。

2. 数控机床

• 场景需求：五轴加工中心主轴需在低速（10r/min）时输出500N·m扭矩，同时保持转速波动<±0.5r/min。

• 闭环方案：

• 使用磁编码器（分辨率16位）+闭环矢量控制。

• 通过温度补偿算法抵消热变形对精度的影响。

3. 半导体设备

• 场景需求：光刻机晶圆台需实现纳米级定位精度（±2nm）和微米级速度波动（±0.1μm/s）。

• 闭环方案：

• 采用激光干涉仪反馈+直线电机闭环控制。

• 结合主动振动隔离技术消除外部干扰。

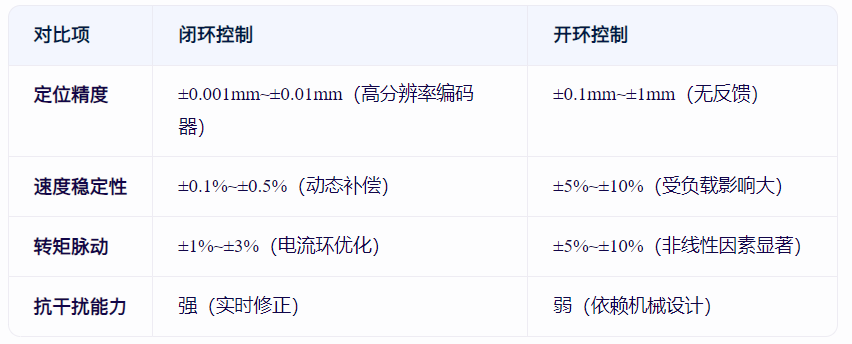

五、闭环控制与开环控制的精度对比
