每次技术调试的参数是什么意思?解读主轴参数的含义LF
2025年7月5日

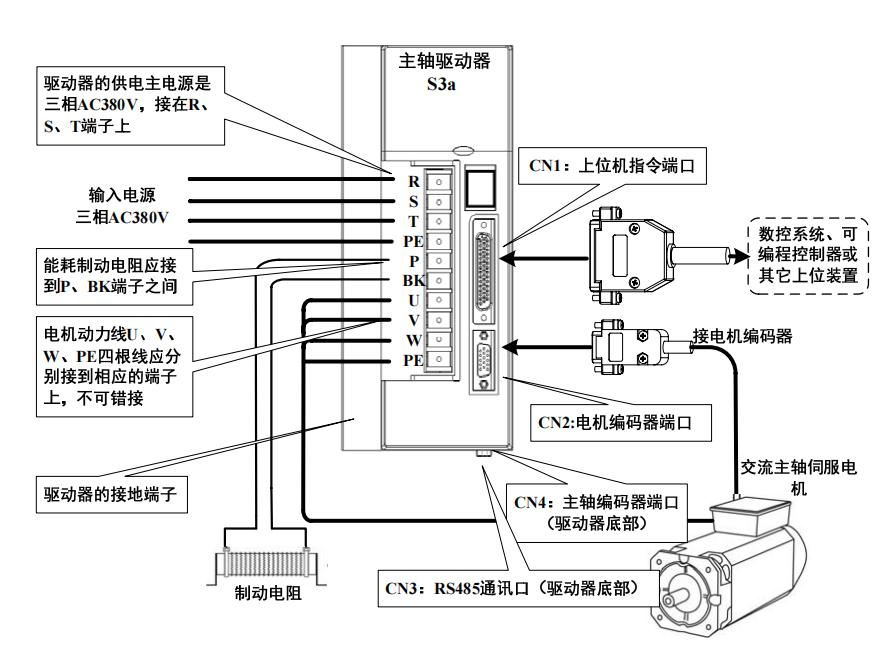

说说客户下单的一套主轴伺服,驱动器的参数设置:

主轴伺服参数套装参数含义


技术帮忙调整的参数是什么意思呢?

 驱动器代码帮忙改一下  Pr-2=3   pr-30 =36  Pr-36=1  Pr-46=500  Pr-60=200  p-61=200  Pr-184=200  Pr-191=0

pr-2=3  对应的电机的代码为3

pr-30=36 是调整了电子齿轮比的分母值

pr-36=1 调整的脉冲输入的方向 1为方向反

pr-46=500 是设置模拟速度1v 模拟量的电压对应的转速为500 r/min/V 默认值为300

设定模拟量速度输入电压和电机实际运转速度之间的比例关系,数值表示 1V 输入电压对 应的转速,输入电压与转速之间是线性关系。 z 模拟量输入范围是-10V~10V。

pr-60=200 pr-61=200   设置的是加速时间 200r/min 减速时间为200  增大该参数可减小/大加速冲击

设置电机从零速到 1000r/min 的加速时间。 z 仅用于速度控制方式,位置控制方式无效。 z 若用于速度控制方式,且与上位机构成位置控制闭环,该参数应设为 0。

pr-184=200   主轴准停速度   默认值为300r/min

pr-191=0   主轴准停方向选择  默认值为1

注意:0:主轴准停方向由主轴旋转方向自动确定 电机CCW旋转时启动准停则准停速度为CCW方向,电机CW旋转时启动准停则准停速度为 CW 方向; 1:不管电机的运行方向如何,电机均以CCW方向的速度准停; 2:不管电机的运行方向如何,电机均以CW方向的速度准停。

以上是问的一个理论解读,电机套装的应用需要符合工况的参数设置,欢迎各位技术与时代超群的技术进行切磋,找到适合咱们工况的伺服电机。需要这个套组的朋友可以联系时代超群批发李飞13381258819。
