堵转扭矩和转矩有什么区别（wgb）

堵转扭矩和转矩是电机性能中的两个关键概念，二者在定义、产生条件、数值特性及实际应用上存在显著差异。以下是具体对比分析：

1. 定义与物理本质

• 转矩（Torque）

• 定义：电机旋转时产生的扭转力矩，是驱动负载做功的核心参数。

• 物理本质：由电磁场与转子电流相互作用产生，方向与旋转方向一致，推动转子持续转动。

• 单位：牛·米（N·m）或千克·米（kg·m）。

• 堵转扭矩（Stall Torque）

• 定义：电机在转速为零（堵转状态）时仍能输出的****电磁转矩。

• 物理本质：堵转时，转子无法切割磁感线，反电动势为零，导致定子电流急剧增大，从而产生远高于额定转矩的瞬时力矩。

• 单位：与转矩相同（N·m或kg·m）。

2. 产生条件与场景

• 转矩

• 伺服电机驱动机械臂运动时，转矩需匹配负载惯性。

• 电梯电机在加速/减速阶段，转矩需克服重力与摩擦力。

• 产生条件：电机正常运行时（转速>0），随负载变化而动态调整。

• 典型场景：

• 堵转扭矩

• 数控机床主轴因切削力过大而短暂堵转。

• 机器人关节碰撞障碍物时，电机需通过堵转扭矩防止结构损坏。

• 电机出厂测试中，测量堵转扭矩以验证过载能力。

• 产生条件：电机被机械卡死（如负载过重、轴承卡滞）或人为阻止转动（如测试堵转特性）。

• 典型场景：

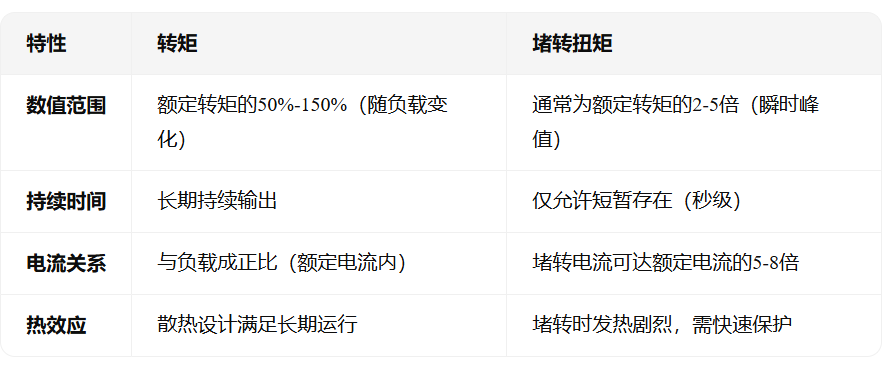

 数值特性对比

4. 对电机的影响

• 转矩

• 长期影响：电机设计时需确保额定转矩满足负载需求，否则会导致过热或效率下降。

• 动态响应：转矩波动会影响系统精度（如伺服电机位置控制）。

• 堵转扭矩

• 瞬时影响：堵转时电流激增，可能触发驱动器过流保护（如降功率或停机）。

• 机械风险：若堵转持续时间过长，可能导致电机烧毁或机械传动部件断裂。

• 设计意义：堵转扭矩是电机过载能力的指标，反映其应对极端负载的能力。

5. 实际应用中的区别

• 转矩的应用

• 持续驱动：如风扇电机需持续输出转矩以维持空气流动。

• 调速控制：变频器通过调节转矩实现电机软启动或恒转矩调速。

• 堵转扭矩的应用

• 安全保护：机器人碰撞检测中，堵转扭矩触发紧急停止。

• 启动能力：某些电机（如步进电机）需依赖堵转扭矩克服静摩擦力启动。

• 故障诊断：通过监测堵转电流可判断电机是否卡滞或负载异常。

6. 测试与保护机制

• 转矩测试

• 方法：通过测功机测量电机在不同转速下的输出转矩。

• 目的：验证电机效率曲线和负载匹配性。

• 堵转扭矩测试

• 方法：锁死电机转子，逐步增加电压至****堵转电流，记录扭矩值。

• 目的：评估电机短时过载能力和热稳定性。

• 保护机制

• 驱动器保护：设置堵转检测阈值，超限时自动降功率或报警。

• 机械保护：安装扭矩限制器或安全离合器，防止机械损坏。
