HB3522 三相步进驱动器

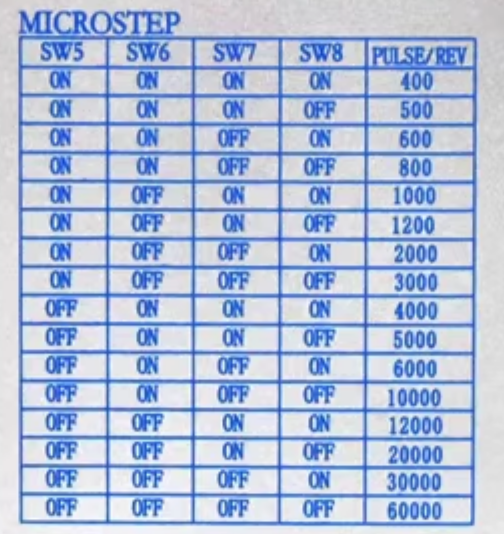

一、核心参数 - 类型：三相混合式步进驱动器（DSP控制） - 供电：AC 110–220V（单相，L/N） - 适配电机：86/110三相步进（≤7A/相，≤20N·m） - 输出电流：1.3–7.0A/相，16档可调（拨码） - 细分：16档 - 控制信号：5–24V光电隔离，PUL/DIR/EN - 保护：过压、过流、过热（>80℃停机） - 特色：停止>1.5s自动半流、低噪音、高速力矩强 二、拨码设置 1. 细分设置
2. 电流设置
- 86电机推荐：3.2A以内（防过热） - 110电机推荐：4.0–5.0A 三、最简接线（最稳共阳极） 电源 - L → 火线（AC220V） - N → 零线 - GND → 接地 控制信号（24V共阳） - COM → +24V - PUL- → 脉冲（PUL） - DIR- → 方向 - EN- → 使能（低有效，可悬空=使能） - ALM → 故障输出（可选） 电机（三相3线） - U、V、W → 电机三相（接反仅反转，不烧）
HB3522 驱动器「故障现象→原因→处理方案」 1. 电机完全不动 可能原因 - 无AC220V供电或接线松动 - EN 使能脚被拉低（禁止运行） - 脉冲/方向信号没接或接反 - 电机U/V/W相线接错、断路 - 驱动器报警保护 处理方案 1. 检查AC220V电源L/N是否正常 2. EN脚悬空不接（默认使能） 3. 只接：COM+24V、PUL-、DIR- 4. 重新核对电机U/V/W三相线 5. 断电5秒后重启，解除保护 2. 电机嗡嗡响、抖动，但不转 可能原因 - 电流设置太小 - 细分设置过高 - 电机相线接错一相 - 机械卡死/负载过大 处理方案 1. 电流拨到 3.2A～4.0A 2. 细分先降到 200/400步 测试 3. 重新检查U/V/W接线 4. 手动转动电机轴，确认无卡死 3. 电机能转，但方向反了 处理方案（任选一种） 1. 程序里改方向电平 2. 调换DIR信号线 3. 电机U/V/W中任意两相对调 4. 运行丢步、位置不准 可能原因 - 电源电压偏低/功率不足 - 电流偏小 - 速度过快，脉冲频率太高 - 机械间隙、卡顿 处理方案 1. 保证AC220V稳定 2. 电流适当加大 3. 降低运行速度 4. 检查导轨、丝杆、联轴器 5. 电机/驱动器发热严重 可能原因 - 电流设置过大 - 负载超重 - 环境温度高、散热差 - 长时间堵转 处理方案 1. 按电机额定电流下调 2. 减轻负载，避免堵转 3. 保证通风，加装散热 4. 连续工作电流不要长期满档 6. 红灯报警（ALM） 可能原因 - 过流：电机短路、线破皮 - 过压：电压超240V - 过热：温度＞80℃ - 驱动器损坏 处理方案 1. 断电检查电机线是否短路 2. 确认供电AC110–220V 3. 冷却10分钟再上电 4. 仍报警 → 驱动器故障 7. 有脉冲但电机不动（信号无效） 可能原因 - 信号接法错误（共阴/共阳） - COM未接+24V - 控制板电压不匹配 处理方案 1. 统一用共阳极接法： COM → +24V PUL-、DIR-、EN- 接控制器输出 2. 检查脉冲线是否接触良好 本公司可提供配套设备，如需图纸和安装尺寸可来电咨询18732837179，店铺优惠中 北京时代超群电器科技有限公司主营产品：步进电机、闭环步进电机、步进伺服步进驱动器、步进电机驱动器、一体式步进刹车步进电机、防水步进电机、无刷电机、伺服电机等各类型号的步进电机，欢迎来电咨询
|
