驱动器HBS57AJ-XH采用飞思卡尔全新 32 位电机专用控制芯片；采用先进的矢量型闭环控制技术；LED 数码管显示，方便参数设置和运行状态监控；静态电流和动态电流可以任意设置（0---6A 范围内）；可适配驱动 42 和 57（60）系列混合式闭环步进电机；光电隔离信号输入/输出；脉冲响应频率 200KHz；16 档通用细分选择，**** 256 细分（51200 脉冲/转）；电子齿轮模式（任意细分值）；具有过流、过热、过压和跟踪误差超差等保护；位置控制模式和速度控制模式可选。 今天介绍一下这款驱动如何J接刹车电机 A： P110 设置为“1”。 B： P203 设置为200。
不难看出，上电以后，有脉冲输出正常后，刹车才释放。 具体接线方法如下：

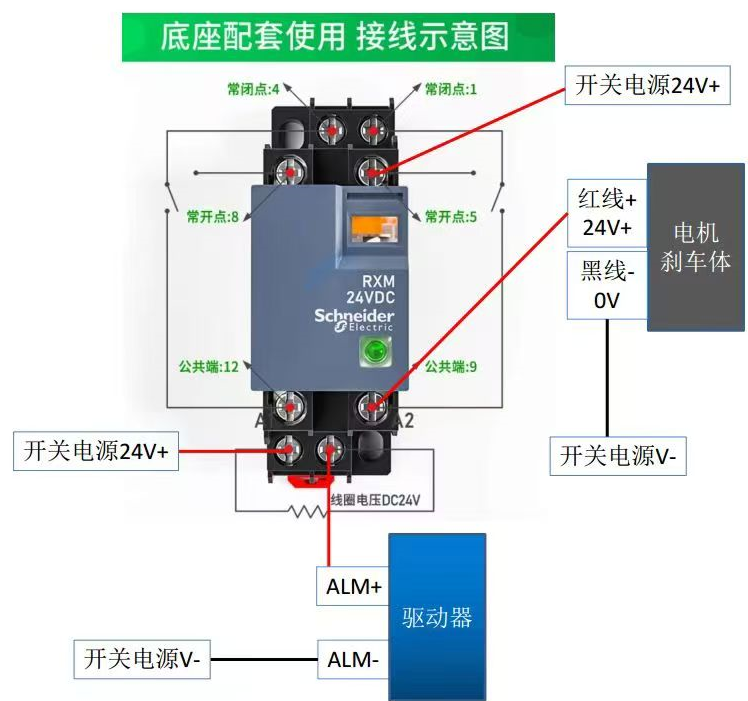

带抱闸电机接线方法： 由于抱闸线圈动作时会产生比较大的浪涌电流，如果将抱闸线圈直接接入驱动器的输出口，会导致驱动器输出口光耦损坏，所以必须使用继电器作为中继控制。由于抱闸线圈和继电器线圈均是感性负载，建议加上续流二极管，二极管型号可选用普通整流二极管（如：IN4007）另外，二极管极性切不可接反。建议客户使用固态继电器，就无需加续流二极管，固态继电器优点：响应速度快，无需加二极管，通断不会发出声音：
