图中套装怎么实现在两个限位点之间往复运行
首先控制器1号和2号端子供电8-30V，建议供电24V
其次，和驱动器接好脉冲方向
再次，接好限位开关，限位开关一般分两种，一种是接近开关（三线），一种是机械开关（两线）
接线方式如下
拿机械开关举例，接线事物图如下，
如果是接近开关，那么就是多节一个正级别
首先按图示接好线
驱动器细分调成1000个脉冲转一圈

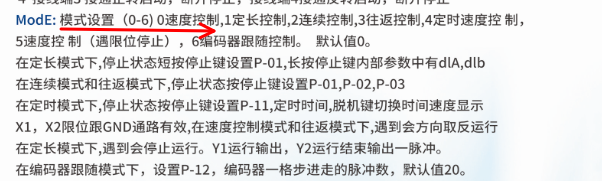

控制器ModE调成0，既速度模式
这样X1X2有效的时候就实现了电机的换向。和无限的循环控制。
