如何判断无刷电机驱动器是否过流及过流保护的推荐参数

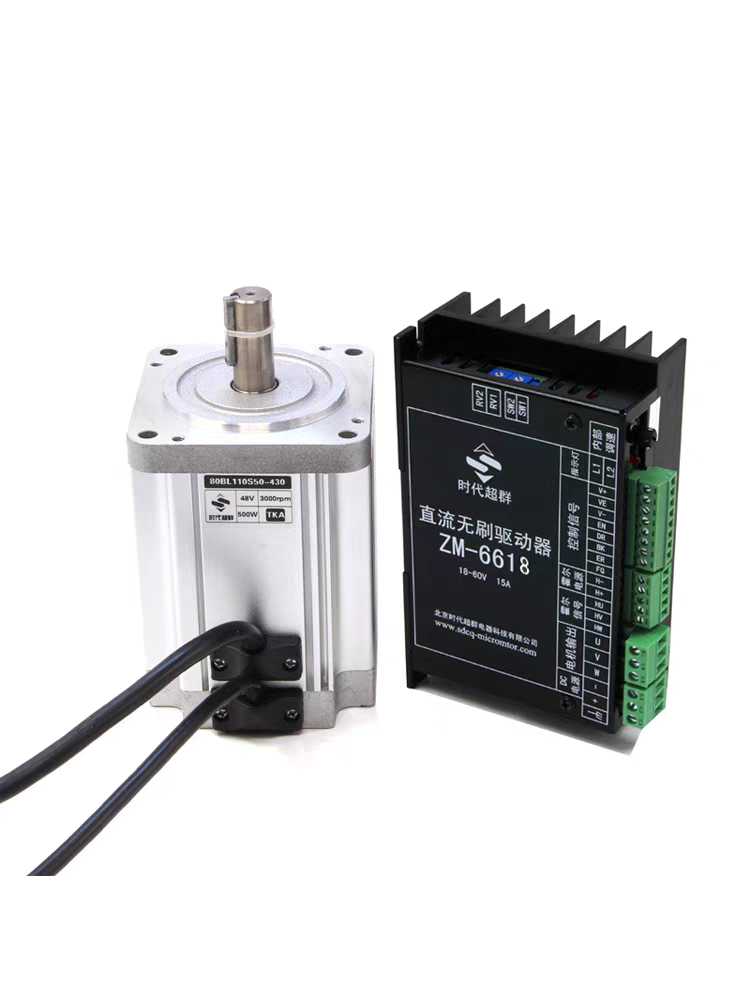

判断无刷电机驱动器是否过流

结合现象观察、仪表测量、驱动器报错、工况分析四套方法，从简单到专业，一步步判断驱动器 / 电机是否过流，同时区分瞬时峰值过流和持续过载。

一、先看直观现象（不用工具，最快判断）

1. 驱动器自身报错 / 指示灯

这是最直接的信号

• 数码管显示故障码：常见 OC、OL、OCL、Err1/Err2（不同品牌代码略有差异，对照说明书，基本都代表过流 / 过载）

• 故障灯常亮 / 频闪、蜂鸣器报警，电机停转、抖动、无力

• 运行中突然停机，复位后能短时运转，很快再次报错

2. 电机与驱动器物理状态

• 驱动器外壳异常发烫、功率部位烫手（远超正常工作温度）

• 电机快速发热、机身烫手，运转声音发闷、震动变大

• 启动 / 加速时明显卡顿、转不起来，空载正常、一带负载就报错

3. 供电侧表现

• 电源 / 电池电压明显跌落、电压表指针大幅往下掉

• 开关电源、适配器风扇狂转、异响，甚至电源保护跳闸

二、仪表实测（精准判定，推荐优先用）

工具：直流钳形表 / 万用表（电流档）、示波器（进阶）

注意：无刷是三相交流输出，直流档测动力线不准，分两种测量场景

1. 测直流输入电流（******，新手****）

测量位置：驱动器直流供电正极 / 负极进线（电池 / 电源到驱动的主线）

1. 钳形表调至直流电流档，量程大于电机额定电流

2. 让电机空载、半载、满载分别运行，读取电流值

3. 判断标准：

• 实测电流 ＞ 驱动器持续过流阈值 → 持续过流 / 过载

• 启动瞬间电流远大于正常运行值，且接近 / 超过峰值电流 → 瞬时峰值过流

• 正常空载电流一般只有额定电流的 10%~30%，明显偏高也属于异常

2. 测三相动力输出电流（精准定位三相不平衡 / 缺相）

电机三根相线为交流电流，用交流钳形表分别测每一相：

1. 正常状态：三相电流数值基本一致，波动小

2. 异常判定：

• 任意一相电流远超额定 → 该相过流

• 三相电流差值大 → 缺相、接线松动、绕组故障，继发过流

• 堵转时：三相电流会急剧飙升，远超正常范围

3. 补充：万用表简易排查

断电状态下，测量三根动力线两两之间、相线对地是否短路；短路会直接造成硬过流。

三、结合驱动器参数与工况分析（辅助佐证）

1. 核对参数设置查看驱动器里的持续过流、峰值过流、堵转保护阈值：

• 实际运行电流持续逼近 / 超过设定值 = 过流触发

• 若保护阈值设得过大，驱动器不报错，但设备依然在过流工作，长期会烧毁

2. 区分场景，判断过流原因

• 启动瞬间过流：正常启动有冲击电流；但一上电就触发保护 → 负载卡死、接线错误、电机堵转

• 运行中慢慢过流：负载变大、机械卡滞、轴承损坏、传动阻力大

• 空载也过流：电机绕组短路、相线碰线、驱动器损坏、换相参数错误

四、区分几个易混淆概念

1. 瞬时峰值过流启动、急加速、瞬间负载冲击导致，时间极短（ms 级），偶尔出现属于正常；频繁触发保护就是故障。

2. 持续过载 / 长时过流运行电流长期高于额定值，不会立刻停机，但驱动器、电机持续发热，慢慢老化烧毁。

3. 堵转过流电机卡死不转，电流达到峰值，属于严重过流，驱动器必须快速保护。

五、快速排查流程（按顺序来）

1. 看驱动面板：有无 OC/OL 故障码、报警灯 → 初步判定过流

2. 摸温度：驱动、电机是否异常发烫

3. 钳表测直流输入电流，对比额定电流 / 保护阈值

4. 测三相输出电流，看是否平衡、超标

5. 断电检查：接线松动、相线短路、机械负载卡死

6. 核对驱动器过流参数是否设置不合理

六、常见解决方向

• 机械卡滞：清理异物、保养轴承、减小负载

• 参数问题：适当调高峰值电流 / 延长过流延时（不要盲目调大，留安全余量）

• 接线问题：重新压紧端子，排除相线短路、虚接

• 硬件损坏：电机绕组短路、驱动器功率管损坏，需更换配件
