减速机的安装方式

减速机常见安装方式（含代号、结构、适用场景、安装要点）

行业通用国标 / 国际标准安装代号，分法兰安装、轴装、底座安装三大类，搭配电机使用****泛的是法兰式。

一、先看懂基础代号说明

常用字母含义（通用惯例）

• B3：底脚 / 底座安装（卧式）

• B5：大法兰端面安装（法兰居中，轴伸出）

• B14：小法兰端面安装（法兰外径小，多用于小型减速机 / 电机）

• V1/V3：立式法兰、轴向下 / 轴向上

• 后缀：F= 法兰，S= 单出轴，D= 双出轴

主流搭配：无刷电机 + 减速机，绝大多数用 B5、B14、V1。

二、六大主流安装方式（配图文字描述 + 用法）

1. B3 底脚卧式安装（底座固定）

结构：减速机壳体下方铸有安装底脚，用地脚螺栓锁在机架 / 平台上，输出轴水平布置。

• 特点：承重强、刚性好、拆装简单，适合中大扭矩、重型设备。

• 适用：输送机、搅拌机、大型传动设备、机床。

• 安装要点：

1. 底座贴合安装面，四点均匀受力，禁止单边悬空；

2. 水平找平，避免轴系别劲；

3. 螺栓对角分次拧紧，防止壳体变形。

2. B5 大法兰卧式安装（端面法兰 + 水平轴）

结构：减速机输入端 / 输出端带圆形大法兰盘，法兰面贴紧机架，输出轴水平。这是电机直连减速机最常用款式（电机法兰直接对接减速机法兰）。

• 特点：同轴度高、结构紧凑、占地小、拆装快。

• 适用：流水线、机械手、小车、自动化设备、小型传动。

• 安装要点：

1. 法兰面完全贴平，无垫片、无翘边；

2. 定位止口必须入位，保证同轴度，否则震动大、易断轴、漏油；

3. 法兰螺栓对角均匀锁紧。

3. B14 小法兰卧式安装

结构：小型圆形法兰，法兰外径远小于 B5，多用于微型 / 小型减速电机。

• 特点：体积小巧、轻量化。

• 适用：云台、小型模组、玩具、微型输送、低压小功率无刷配套。

• 注意：承载力弱，不适合重载、冲击负载。

4. V1 立式法兰安装（法兰在上，输出轴朝下）

结构：法兰面水平朝上固定，输出轴垂直向下。代号也常标：FV1 / B5-V1

• 特点：垂直出力，法兰承重。

• 适用：搅拌设备、升降机构、底部驱动转盘、立式水泵。

• 安装要点：

1. 轴向下时，油封、润滑油液位要符合要求，防止漏油；

2. 轴向载荷不能超标，避免轴承受压损坏；

3. 严禁法兰单边受力。

5. V3 立式法兰安装（法兰在下，输出轴朝上）

结构：法兰面朝下固定，输出轴垂直向上。代号：FV3 / B5-V3

• 适用：顶部驱动转盘、顶升机构、立式工作台。

• 关键提醒：轴向上运转，内部齿轮、轴承润滑条件最差，高转速、长时间连续工作慎用；优先选带强制润滑的型号。

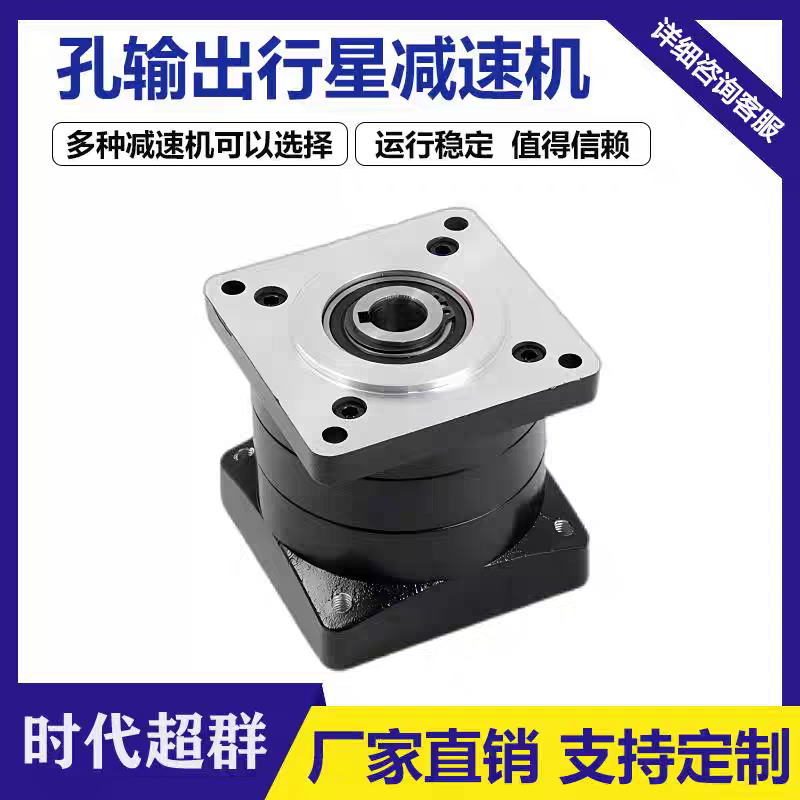

6. 空心轴 / 胀套安装（轴套式，无外伸键轴）

细分：空心轴锁紧盘、胀紧套、键槽空心轴，可搭配上述任意安装形式。

• 结构：减速机输出为空心孔，直接套在从动轴上，靠胀套 / 顶丝锁紧传动力矩。

• 特点：对接紧凑、同轴度极高、免联轴器。

• 适用：滚筒、辊轴、转盘、同心传动机构。

• 安装要点：

1. 配合轴公差严格匹配，禁止强行敲击装配；

2. 胀套按扭矩分次拧紧，力矩均匀；

3. 必须加轴向限位，防止运转窜动。

三、按「电机 + 减速机一体」常用组合划分（实操****）

组合 1：同轴直连（电机法兰 + 减速机 B5 法兰）

最常见，电机输出轴插入减速机输入孔，双法兰对接锁紧。

• 姿态：水平 = B5，垂直下轴 = V1，垂直上轴 = V3

• 优点：同轴度高、震动小、不用联轴器。

组合 2：分体式（电机 + 联轴器 + 减速机 B3 底脚）

电机单独固定，减速机底座落地，中间用联轴器连接。

• 要点：两轴找平、找正，径向 / 角向偏差越小越好，否则震动、异响、断键。

四、通用安装必守规则（防故障核心）

1. 同轴度优先法兰 / 直连结构，止口一定要完全贴合；分体联轴器必须精调同心，偏差大会：震动、异响、发热、齿轮快速磨损、断轴。

2. 受力均匀所有螺栓对角分次拧紧，不要一次性锁死单颗螺丝，避免壳体变形、轴承卡滞、漏油。

3. 安装面平整接触面无毛刺、凸起、杂物，禁止用薄铁片强行找平。

4. 润滑与姿态匹配

• 卧式 (B3/B5/B14)：油位正常即可；

• 立式 V1/V3：务必核对说明书推荐安装姿态，油位不对直接烧齿轮、漏油。

5. 负载方向限制法兰安装减速机不建议承受过大径向 / 轴向外力；重载径向力优先选 B3 底脚款。

6. 防松处理震动设备（小车、往复机构），螺栓加弹簧垫圈或螺纹胶防松。

五、快速选型对照表（按需选安装方式）

补充：简易区分口诀

• 底下有脚 → B3 底脚卧式

• 侧面大圆法兰 → B5 法兰卧式

• 小圆法兰 → B14 微型法兰

• 法兰平放、轴往下 → V1

• 法兰平放、轴往上 → V3

• 中间空心孔套轴 → 空心轴 / 胀套安装
