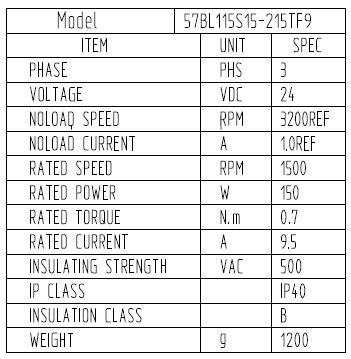

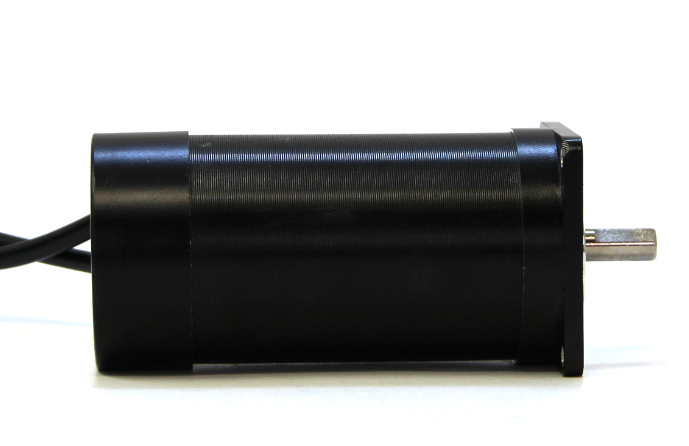

上图为客户定制时代超群低速大扭矩直流无刷电57BL115S15-215TF9 ，电压24V，功率150W，转速1500转，扭矩0.7Nm，电机采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料，电子换向来代替传统的机械换向，性能可靠、磨损小、故障率低，寿命比有刷电机提高了约6倍，常用于医疗设备，健身器材，电动车等…… 具体参数如下表：
具体时序表如下：

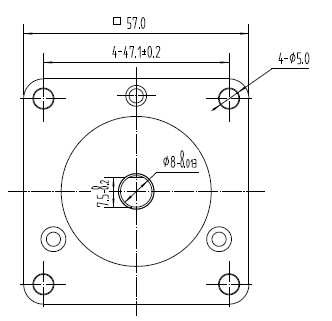

具体尺寸如下图：
那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。150W/24V=6.25A,选配的驱动电压要输入36V，电流大于峰值电流（8.75A的1.5-2倍左右），
ZM-6608是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、可靠性高、寿命长、易于使用等特点。是一款高集成度高可靠性无刷直流(BLDC)电机控制器 驱动采用三相全桥，PWM方波驱动控制，具有过流保护措施，过载时立即关断输出及时保护电机，纯硬件设计，高速度，高抗干扰能力，宽幅电压兼容DC12-60V ，低发热，大功率
主要功能 l 欠电压(≤12V)、过压60V 2 堵转3秒自动保护 3 霍尔错误保护 4 输出5A，过流关断输出 5 支持内置电位器、外接电位器、模拟电压和PWM调速 6 带有使能反转功能，灵活配合常开、常闭控制系统 7 具有缓启动功能，避免电流过冲，有效保护电机 8 缓启动时间多档定制（0S、1S、3S、10S） 联系方式：13811070445（刘女士）
