今天介绍一下PLC输出0-5V模拟电压控制直流无刷驱动器的如何接线使用

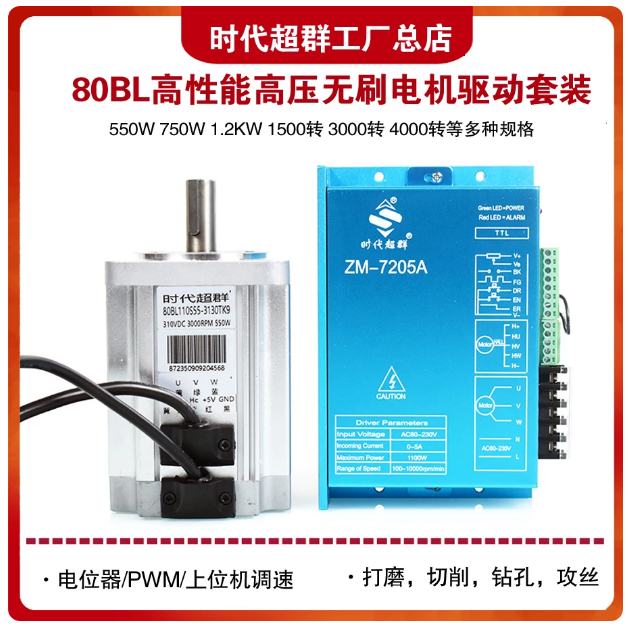

示例驱动器：ZM-7205A+80BL110S55-3130TK9

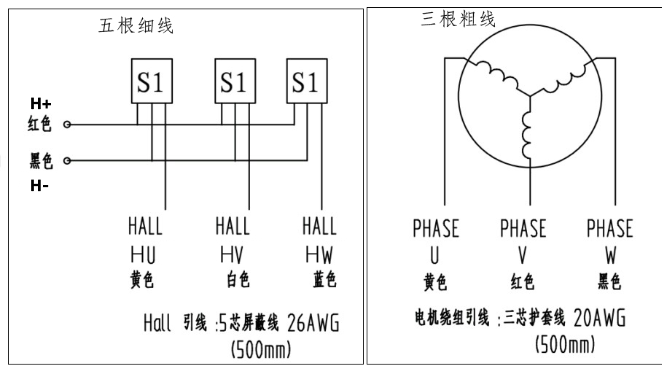

首先电机需要和驱动接好线
接线定义参考上图
然后给驱动器 N L端口供电220V交流电
最后我来用控制端口实现0-5V模拟电压控制
客户用PLC进行速度和启停控制。
如何控制呢？
速度控制
首先PLC输出0-5V模拟电压来控制VE端口，进行调速，VE端口接0V
如何控制启停
V-端口0V， EN端口低电平启动，默认端口是高电平，也就是给一个0V信号就启动了
如何控制方向
V-端口接0V， DR端口低电平换向另一个方向，默认高电平一个方向
