| 5V 脉冲和 24V 脉冲有的区别（LHL） |
| 2026年7月30日 |
5V 脉冲和 24V 脉冲有的区别
5V 脉冲 VS 24V 脉冲（伺服脉冲 + 方向，时代超群 SD300 无刷伺服）先理清两个概念： ⚠️ 最关键红线：针脚不能乱插！5V 信号插到 24V 引脚、24V 直插 5V 引脚，极易烧毁伺服脉冲接收电路！

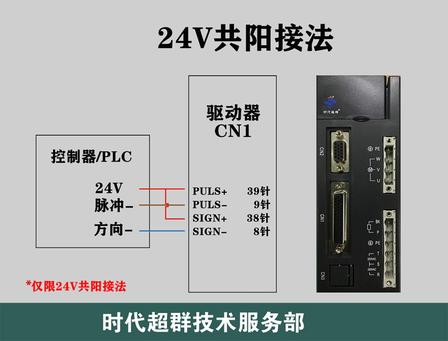

SD300 24V共阳接线

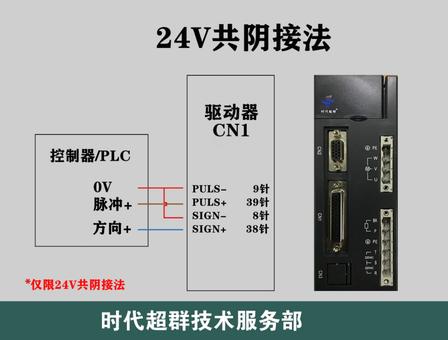

SD300 24V共阴接线 一、核心参数对比表表格 | 对比项目 | 5V 脉冲（优先差分 RS422） | 24V 脉冲（单端集电极开路 NPN/PNP） |
|---|
| 信号电平 | 0～5V，差分正负成对（PULS+/PULS-） | 0～24V，单端信号线 + 公共 0V/24V | | 输出来源 | 运动控制卡、脉冲控制器、上位运动板 | PLC 晶体管输出（Y 端子） | | ****脉冲频率 | 高，可达 500kHz～1MHz | 偏低，常规≤200kHz | | 抗干扰能力 | ⭐⭐⭐⭐⭐极强（差分抵消干扰） | ⭐⭐一般（单端，容易受电机动力线干扰） | | 传输距离 | 最远可达 50～100 米 | 建议＜10 米，越长越容易丢脉冲 | | SD300 接线引脚 | PULS+=25，SIGN+=24 | PULS+=39，SIGN+=38 | | 布线要求 | 脉冲双绞线，远离 UVW 动力线 | 必须屏蔽，严禁和动力线平行长距离走线 | | 兼容风险 | 24V 直接接入 5V 端子→烧毁驱动器 | 5V 控制器直接驱动 24V 端子信号识别不稳定，一般需要串 2K 电阻 | | 容易引发故障 | 布线不当极少丢脉冲、极少 E5 报警 | 干扰大容易脉冲错乱、随机 E5（指令异常）、定位漂移、来回窜动 |
二、原理通俗区分24V 单端脉冲（PLC 常用）只有一根信号线，电平相对于公共地 0V判断高低电平。干扰一旦叠加在信号线上，高低电平识别出错 → 脉冲多计 / 少计，位置不准、随机报警 E5。分为两种：
5V 差分脉冲（RS422）一路脉冲同时送出 PULS+ 和 PULS- 两根反相信号；干扰会同时耦合在两根线上，驱动器相减直接过滤噪声。工业高精度伺服、长距离布线。
三、时代超群 SD300 实操重点（重中之重）信号线不能混用！驱动器配套信号线分5V 款、24V 款，线内部接线针脚定义不同；如果只有 5V 信号线，想用 PLC 24V 脉冲：👉 需要在脉冲 +、方向 + 串联 2KΩ 电阻，再接入 25/24 脚；
原厂配件袋内一般配有 2k 电阻。
禁止：✅ 24V 电压不串电阻直接接到 24、25 号 5V 差分引脚 → 内部光耦 / 芯片击穿，CN1 端口****损坏。 你遇到【E5 脉冲指令过快报警】的关联影响：
四、如何选择用哪一种？✅ 优先选【5V 差分脉冲】场景使用运动控制卡 / 脉冲控制器，支持差分输出 脉冲频率＞100kHz、需要高速运行 控制线长度＞5 米，控制柜距离伺服电机较远 现场有变频器、大功率电机，电磁环境复杂 对定位稳定性要求高，不想出现随机 E5 报警
✅ 使用【24V 单端脉冲】场景上位设备是普通 PLC（晶体管 Y 口只有 24V 输出，无差分） 脉冲频率不高（≤100kHz），控制线很短＜5 米 设备空间紧凑，干扰较小
五、24V 脉冲抗干扰优化（如果你是 PLC 控制、频繁 E5）脉冲信号线使用双绞屏蔽线，屏蔽单端接地； 脉冲线缆与电机 UVW 动力线分开线槽，至少间隔 20cm； 尽量缩短控制线长度； PLC 与伺服驱动器0V 地线可靠共地（消除地电位差）； 上位机不要设置极短加减速，配合伺服 Pr040 指令平滑滤波，降低 E5 概率。
六、最简总结口诀PLC 晶体管输出 → 24V 单端脉冲，接 38、39 脚，短距离使用，重视布线抗干扰运动控制卡 → 5V 差分脉冲，接 24、25 脚，抗干扰强、高速稳定针脚千万不要插混，24V 直插 5V 引脚会烧驱动器！
|
|
|
|
 |
|
|
