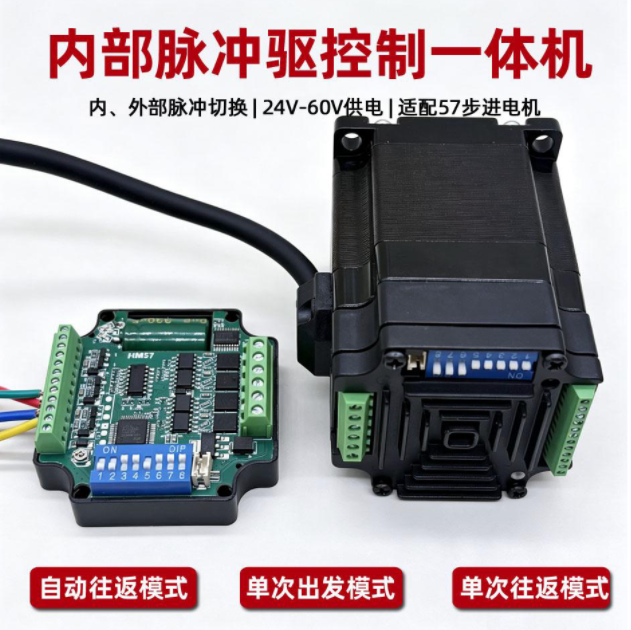

图中驱动为时代超群推出的数字式步进电机驱动器+控制器一体机，均采用32位DSP数字处理技术，驱动器控制算法采用先进的变电流技术和先进的变频技术，驱动器发热小，电机振动小，运行平稳。用户可以设置200~51200内的细分以及额定电流内的电流值，能够满足大多数场合的应用需要。 由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果，低中高速运行都很平稳，噪音超小。驱动器内部集成了参数上电自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。

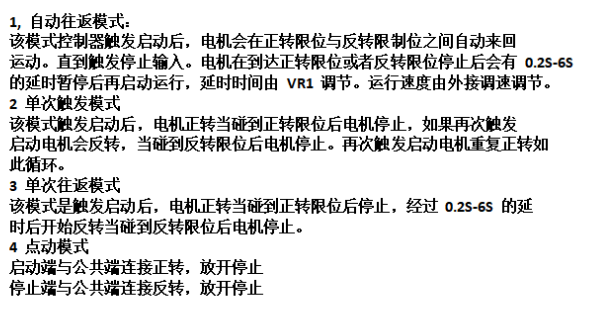

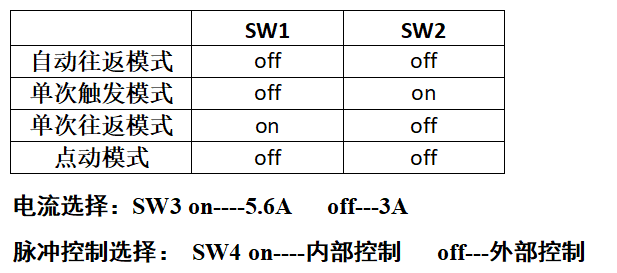

此款驱动内部没冲控制模式可实现 外接启停、方向可以实现外部控制。具有调速往返、定时、定长等功能。

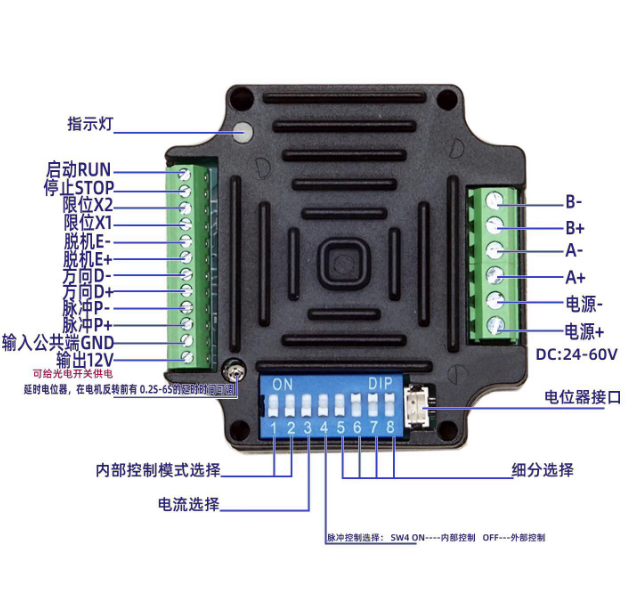

外部脉冲模式 共阳接法： 控制器+5V 输出端接 驱动器 PUL+和 DIR+ ENA+ 控制器 使能信号接 驱动器使能输入端（ENA- ） 控制器 脉冲信号接 驱动器脉冲输入端（PUL-、PULS-、CLK- ） 控制器 方向信号接 驱动器方向输入端（DIR-、CW-、CWW-） EN+，EN- 这一般可以是空着不接。 共阴接法： 控制器GND 输出端接 驱动器 PUL-和 DIR- ENA- 控制器 使能信号 接 驱动器使能输入端（ENA+ ） 控制器 脉冲信号 接 驱动器脉冲输入端（PUL+、PULS+、CLK+） 控制器 方向信号 接 驱动器方向输入端（DIR+、CW+、CWW+） EN+，EN- 这一般可以是空着不接。
