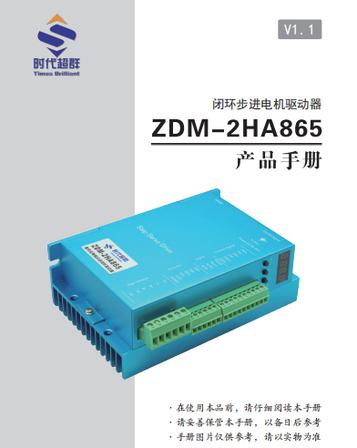

ZDM-2HA865 闭环驱动器的常见故障解决办法

报警代码：Er01~Er08，ALM 端子输出报警信号给 CM35D 控制器 DI | 报警码 | 故障名称 | 原因 | 解决办法 |

|Er01 | 过流 | 电机绕组短路、驱动器内部损坏、电流参数设置过大、负载卡死 | 断电检查电机 A/B 相绕组有没有短路；降低运行电流 P010；检查机械是否卡死；仍然报警则驱动器损坏

| |Er02 | 超速 | 转速超过 3000r/min、脉冲频率太高、电子齿轮设置错误 | 降低控制器输出脉冲频率；加大加减速时间；核对电子齿轮比 P006、P007；降低最高转速限制 |

 |Er03 | 位置超差（最常考！）| 负载太重、加速过急、编码器线松动 / 断线、PID 增益不合适、P004 跟踪误差阈值太小 |①检查编码器 EA/EB 接线、插头；②减轻负载、拉长加减速；③调整 PID（P104 位置环 P）；④适当放大 P004 误差阈值；⑤皮带传动改成模式 P200=2 功角模式 |

 |Er04 | 过热 | 散热不良、密闭柜、长期满负载、风扇损坏 | 停机冷却；加装散热风扇；清理灰尘；降低持续工作电流；改善电柜通风 |

 |Er05 | 过压 | 输入电压过高、停机回馈电压冲高压，电源稳压差 | 核对供电 AC18~80V；检查电源；加制动电阻；降低减速速度 |

|Er06 | 存储器故障 | 参数芯片读写出错 | 恢复出厂参数，重新设置；反复报错，驱动器损坏 |

 |Er07 | 编码器故障 | 编码器线断、5V 编码器供电异常、A/B 相序错误、编码器损坏 | 重点查编码器屏蔽线、VCC/EGND 5V；核对 EA EB 线序；更换编码器线或编码器 |

 |Er08 | 电机连接故障 | 电机相线 A+A-B+B - 断线、接触不良、电机损坏 | 断电测量电机两相绕组通断；重新紧固电机端子；更换电机线 |

无报警但是异常的常见故障

1. 驱动器上电数码管正常，给脉冲电机不转

• 原因：ENA 使能信号没导通、脉冲方向 PU/DR 线接反 / 断线、控制模式选错、细分参数不匹配

• 解决：检查 CM35D 过来的 DO 使能电平；核对脉冲信号 5V/24V；确认 P200 闭环模式；单独强制使能测试

2. 电机抖动、嗡嗡响、运转不平稳

• 原因：零点没校准、PID 增益太大、编码器同轴偏心、机械共振、相线接错

• 解决：重新编码器调零；降低位置环 / 速度环 P；检查联轴器同轴；降低增益，开启滤波

3. 定位尺寸不准，每次走的距离不一样

• 原因：电子齿轮设置错误、编码器分辨率不匹配、编码器线干扰、脉冲丢失

• 解决：重新核算电子齿轮；编码器线用双绞屏蔽线，和动力线分开走线，单端接地；检查脉冲最高频率

4. 电机转向反了

• 解决：驱动器里改方向参数，或者调换 DR 方向信号线，也可以调换电机 A 相两根线

5. PEND 到位信号不输出

• 原因：到位信号有效电平设置不匹配、没有走完定位行程、驱动器故障

• 解决：核对 PEND 输出极性；走完定位再看信号；万用表测量 PEND 端子

 通用排查顺序

1. 先看驱动器数码管报警代码；断电检查接线：电机相线、编码器线、PU/DR/ENA 控制线、供电；

2. 检查机械：有无卡死、负载过重、联轴器偏心；

3. 核对参数：电机类型 P002、编码器分辨率、电子齿轮、P004 跟踪误差阈值、PID、P200 运行模式；

4. 分开空载测试：脱开负载，判断是机械问题还是电气驱动器问题；

5. 线路抗干扰：编码器屏蔽线单独布线，远离动力线缆。

总结

ZDM-2HA865 故障优先查看数码管报警代码。Er01 过流检查电机绕组与卡死；Er02 超速降低脉冲频率、调整电子齿轮；Er03 位置超差为最常见故障，检查编码器接线、减轻负载、调整加减速与 PID、合理设置跟踪误差阈值 P004；Er04 过热改善散热；Er05 过压检查供电；Er07 重点排查编码器线路与供电；Er08 检查电机相线。无报警不转检查 ENA 使能、脉冲方向信号；抖动不稳调整 PID 和编码器零点；定位不准检查电子齿轮和编码器干扰；排查顺序为先接线、再机械、再参数，空载区分故障位置
