TB62209FG

  TB62209F是步进电机驱动由斩波驱动的micro-step伪正弦波。

  TB62209F集成了译码器的时钟输入微作为一个系统步骤促进驾驶两相步进电机使用micro-step伪正弦波。Micro-step伪正弦海浪是与小转矩驱动步进电机的****选择涟漪和较低的振动。因此,TB62209F可以easilydrive步进电机与小转矩波动和效率高。

  同时,TB62209F由输出步骤DMOS结构(功率MOSFET),和使能控制输出powerdissipation远低于普通集成电路双transistoroutput。

  集成电路支持混合衰减模式开关斩波的衰减率。开关时间的衰减率可以根据负载切换在四个阶段。

特点：

1. 双极步进电机可以有单个驱动器集成电路控制


2. 单片机IC BICD

3. 低导通电阻Ron=0.5Ω（Ti=25℃）

4. 内置解码器和4比特DA转换器的微步

5. 内置ISD、保洁、VDD、VM功率监控器（重置）电路的保护

6. 内置电荷泵电路（两个外部电容器）

7. 36-pin权力扁平封装

8. ****输出电压：40V

9. ****输出电流：1.8A

10. 1-2（类型2）阶段、W1-2阶段、2W1-2阶段、4W1-2阶段、或电机锁定模式可以选择

11. 内置混合衰减模式，规范4级的衰减率

12. 斩波频率可以设置由外部电阻和电容。高速切的100KHz或者更高

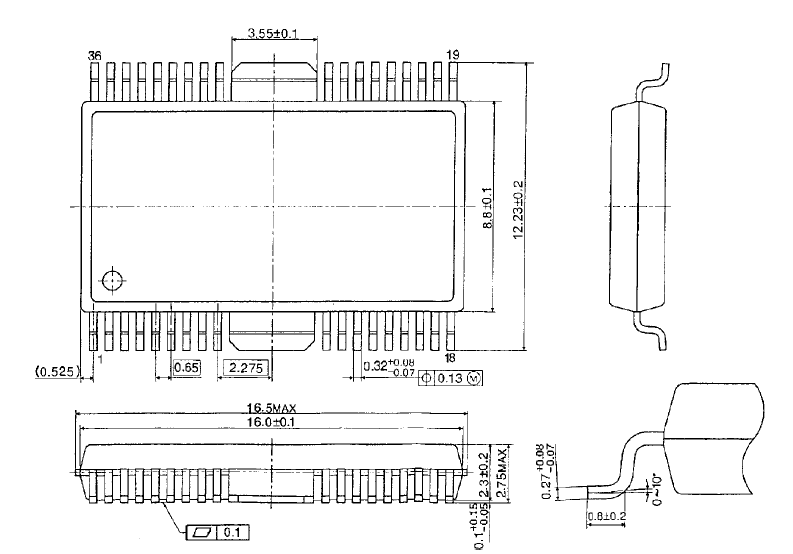

外形尺寸图：
