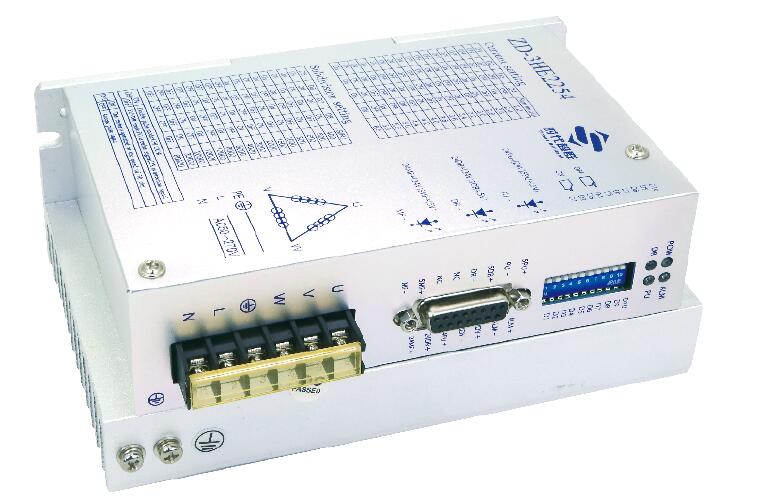

ZD-3HE2254三相高性能步进电机驱动器是基于DSP控制的开环三相步进电机驱动器。它是将先进的DSP高性能电机控制芯片和三相逆变驱动模块结合在一起所构成的新一代全数字式步进电机驱动器。驱动电压为AC60V-260V，适配电流在6.5A以下、外径86-110mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度****可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

ZD-3HE2254三相高性能步进电机驱动器低价格；设有32档细分，****分辨率60000步/转；****反应频率可达500Kpps；步进脉冲停止超过0.5s时，线圈电流自动减到设定电流的一半；****抗干扰，光电隔离信号输入/输出；驱动电流2.2A到6.5A分16档可调；220V电源输入，电压范围：AC60V-260V；RS232串口通信 参数调节；相位记忆功能。

ZD-3HE2254步进电机驱动器均可搭配86三相步进电机，但是一般情况下，三相86及以下57系列三相低压（50VDC）步进电机都可以选用ZD-3HD660M驱动，低压（80VDC）电机可以选择ZD-3HD860M驱动器，6NM以上（86HCY113AL3-TK0、86HCY150AL3-TK0）在高速情况下建议使用3HE2254系列，效果会更好。

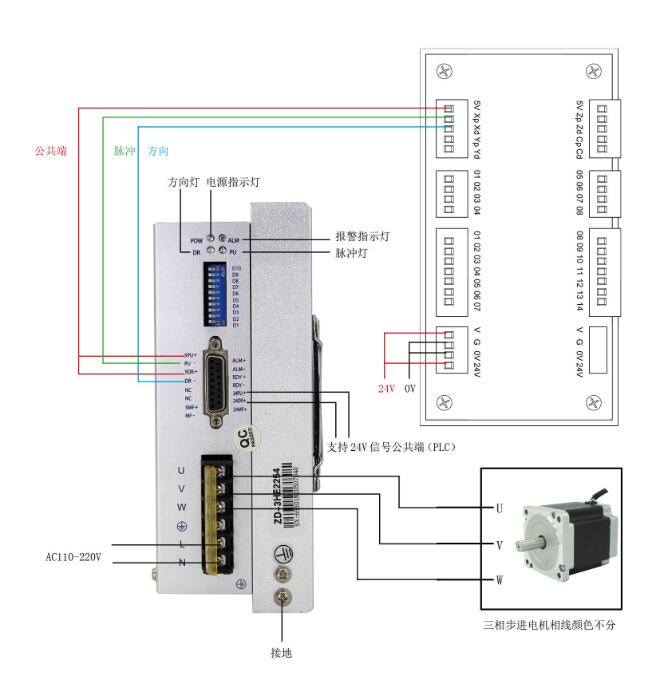

ZD-3HE2254全数字三相高性能闭环步进驱动器ZD-3HE2254接线示意图如下：

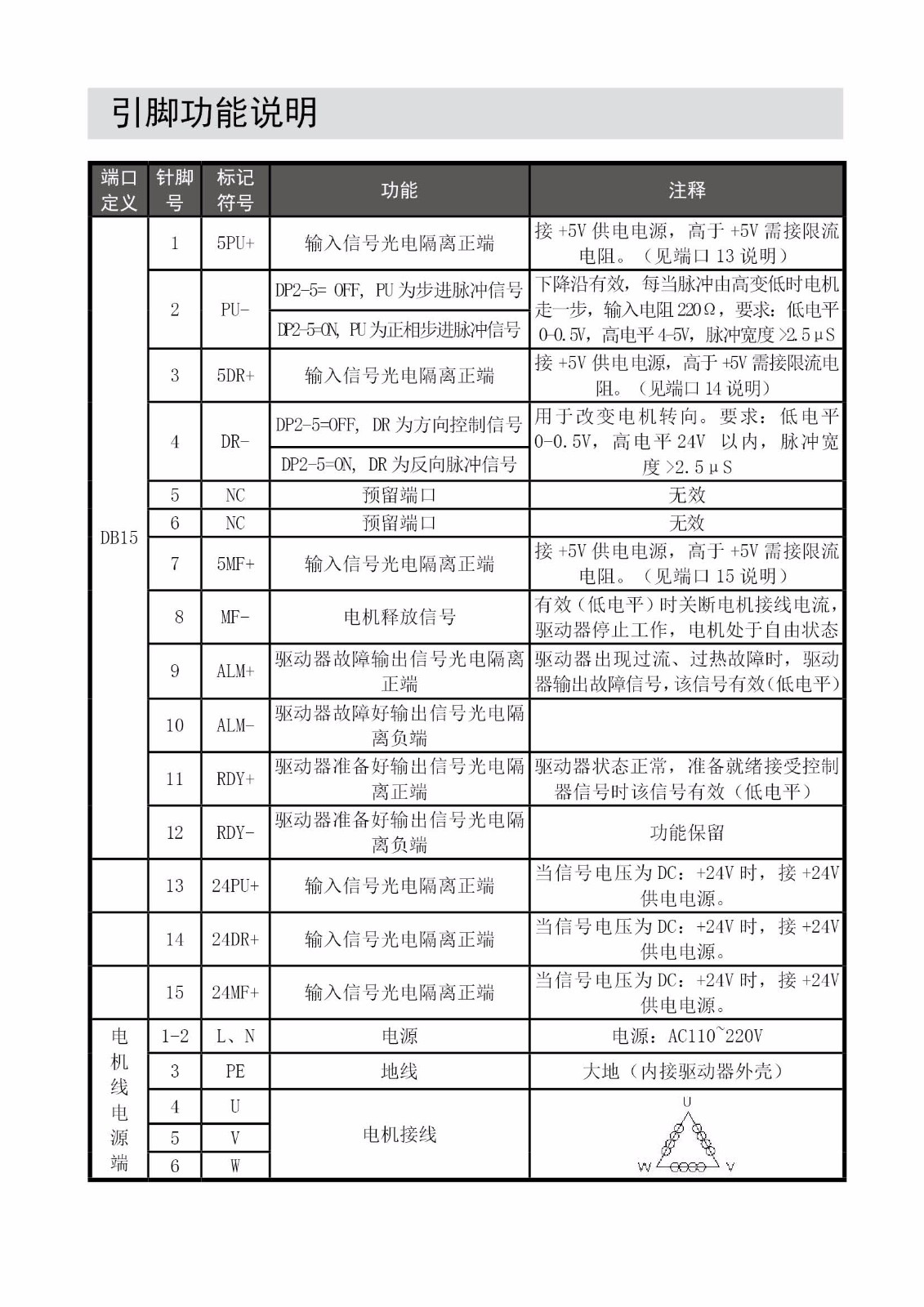

接线要点须知：

1.电机与驱动器连接

三相步进电机相序不分

2.驱动器与控制器接线

驱动器脉冲正PUL+和方向正DIR+接控制器公共端

驱动器脉冲负PUL-接控制器脉冲CP

驱动器方向负DIR-接控制器方向DIR

3驱动器与电源接线

驱动器通常标记有正负极，注意不要反接
