ZM-7206是我公司自主研发的大功率驱动器，主要采用国际****电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块，组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供：操作面板速度设定，外部模拟电压调速、外部电位器调速，脉宽调速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔离）、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

驱动器共有3个参数组，分别是P0，P1和P2

参数组P0对一般用户来说，P0参数组中只有一个参数有用：P0.6，当设为1时，对P1参数组解锁。通常情况下P1参数组是被锁定，不可见的，以防止被意外修改。

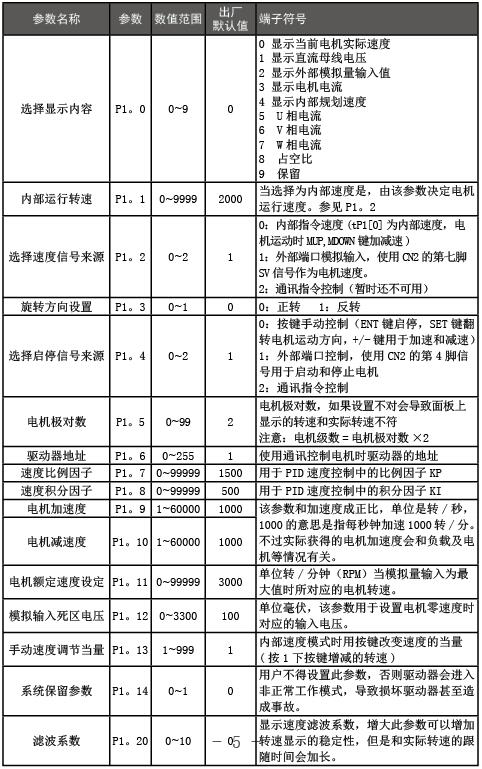

参数P1用于设置某些专用的客户定制功能，通常用于用户自行调节工艺参数之用。这部分的参数与驱动器的基本性能无关，属于应用层面的功能参数，往往会随着用户的具体操作要求而自行调整。

参数组P2是电机的底层参数，目前只对******开放，用户不允许自行调整，擅自进入调整有损坏驱动器或者电机的可能。

举例说明如何设置参数

要求：设置内部速度（P1. 1）速度为1000转/分钟。

操作步骤如下：

1.上电后，显示“H  0”,驱动器处于待机状态，按“SET”键，显示“P0.  0”,按“▲ ▼”键，直到显示“P0.  6”。

2.按“ENT”键，进入“P0.  6”参数设置界面，显示“ 00000 ” ,并且最右边的第一位闪烁。

3.按“▲ ▼”键，将参数改为“00001”。(“P0.  6”改为“00001”后本次通电无需再更改，调节其他参数可直接按“ SET ”键显示“P1. 0”再按“▲ ▼”键选择需要更改的参数)

4.按“SET”键返回显示“P1. 06”再按“SET”键显示“P1. 0”。

5.按“▲ ▼”键，直到显示“P1.  1” 。

6.按“ENT”键，显示“2000”,并且最右边的第一位闪烁。

7.按“ENT”键，闪烁位前移，直到第4位。

8.按“▲ ▼”键，改成“  1000” 。

9.按“SET”键，显示“P1.  1” ，参数修改完成并自动保存。

10.再次按“SET”键，回到待机状态，显示“H   0”,至此参数修改完成，新的参数生效。

注意：部分参数修改后，要重新上电才能生效。

注意：所有参数在电机运行时不能修改。

注意：如果试图修改的参数值大于该参数的****允许值，更改将不被允许，按键将无反应。
