2016 款CM45L系列是在原有 CM45L系列 基础上升级改造的全新产品。系统更加稳定可靠，脉冲频率****可达 400K，4 个进给轴，1个模拟主轴，2ms 高速插补，极大的提高了零件的加工速度，精度和表面质量。采用国际上通用的 G 代码编程方式，USB接口，支持 U 盘文件操作和图片的导入。作为 CM45L系列 的升级产品，在系统的稳定性方面****大大提高，脉冲频率的提高，使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机床、切割机，激光照排、绘图仪、贴标机、包装机械等控制系统。
2016年新款CM45L系列后盖接口布局 与 I/O 接口连接
·输入信号 输入信号是指 IO 电源的-24V 通过按键、开关等接入输入口，当接通时，输入信号有效，当断开时输入信号无效。 2016 款 CM45L系列 输入口 01~16，16 路输入口配合 IO 设置中的参数，能够实现报警输入、急停输入、外部启动、外部暂停、升速输入、降速输入、正负限位、手动电机正反转、外部回机械零等功能。16 路输入口接线方式一样，以输入口 11 举例，接线方式如下图所示
1 处可安装：机械开关、光电开关、行程开关、限位开关、急停按钮、报警按钮、外部启动按钮、外部暂停按钮、升速按钮、降速按钮等等。

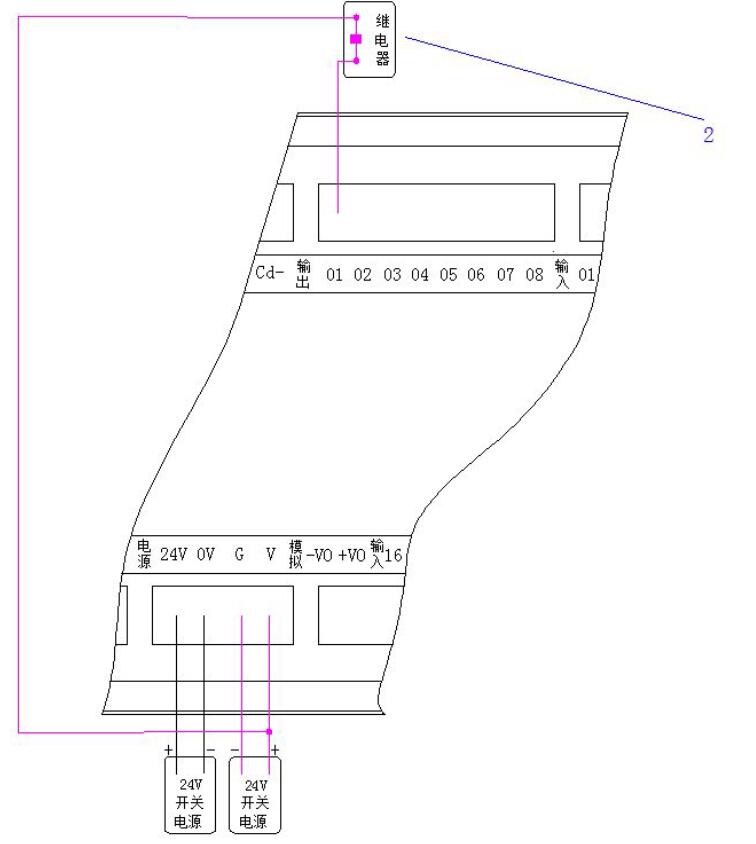

·输出信号 输出信号可用于驱动继电器、电磁阀或指示灯等，该输出信号通过继电器、电磁阀或指示灯等与IO 电源负极接通时，输出功能有效；与IO 电源断开或无输出信号，输出功能无效。I/O 接口中共有8 路输出，外部接线方式一样。以输出口01 举例，接线图见下图：
2 位置是：继电器、电磁阀、灯等负载。当主轴接伺服或变频器等，输出信号控制主轴正反转。
联系方式：QQ:467102884 电话：13811070445（刘女士）
