2016年款CM45L系列是在原有 CM45L系列 基础上升级改造的全新产品。系统更加稳定可靠，脉冲频率****可达 400K，4 个进给轴，1个模拟主轴，2ms 高速插补，极大的提高了零件的加工速度，精度和表面质量。采用国际上通用的 G 代码编程方式，USB接口，支持 U 盘文件操作和图片的导入。作为 CM45L系列 的升级产品，在系统的稳定性方面****大大提高，脉冲频率的提高，使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机床、切割机，激光照排、绘图仪、贴标机、包装机械等控制系统。

在CM45L系列主界面，按“IO”键，进入外部IO 设置界面（默认进入系统参数界面）。此界面功能之一，将某一输入口定义成某一功能，接一按钮或开关，在按钮或开关通断中实现客户想要的功能。

按“↑”“↓”“←”“→”移动光标，修改参数。禁止有效，常开常闭，按“切换”键更改。输入口序号，按“数字”键设置。

1 系统

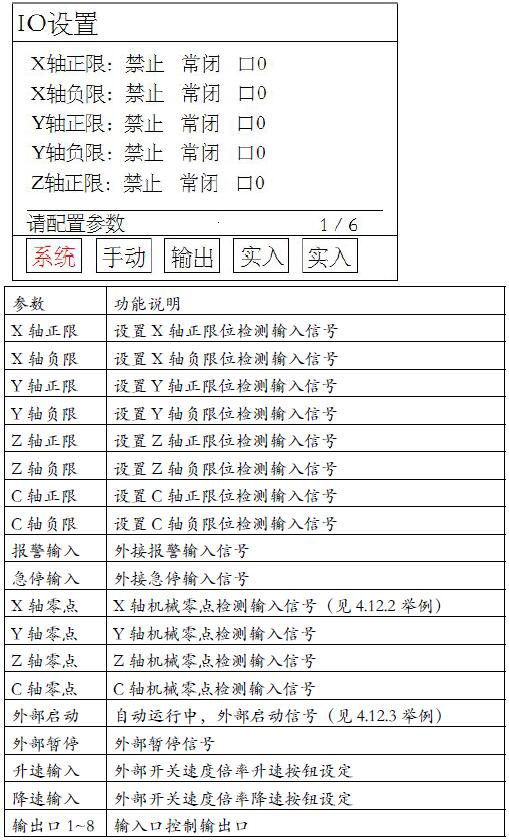

系统参数设置界面包含设置正负限位检测输入信号，报警信号，急停信号，回机械零零点输入信号，外部启动，外部暂停，输入口控制输出口等功能。

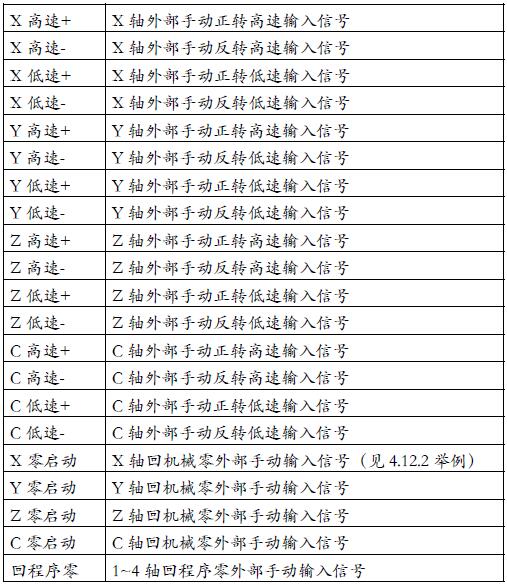

按“手动”键，进入外部手动参数界面。此界面可设置外部手动参数。

2 输出

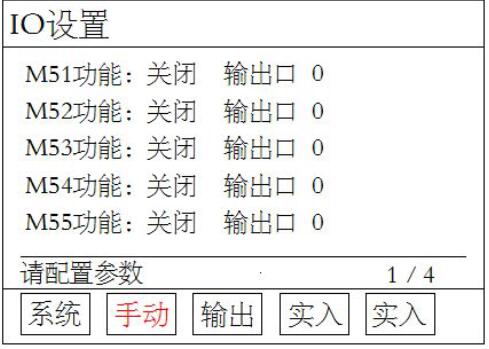

按“输出”键，进入输出设置界面，打开关闭，按“切换”键切换。输出口号按“数字”键配置。

在此界面设置输出口1~8 的打开或关闭， G代码编程中需要设置输出口的状态时，直接编写M51~M66 指令。M03 和M04 主轴互锁，控制主轴正反转，M03 主轴正转，所设置的输出口，接到控制主轴正转伺服驱动器或变频器输入端，M04 主轴反转，所设置的输出口，接到控制主轴反转伺服驱动器或变频器输出端。

3 实入

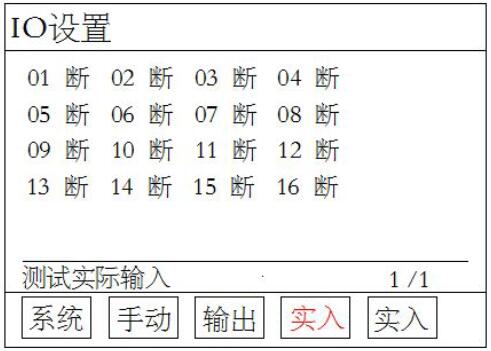

按“输入”键，进入实际输入检测界面。数字序号01~16 分别对应输入口1~16,当输入口与IO 电源24V 地短接时，对应的位置变成“通”，否则为“断”，通过此操作可以测试输入口信号是否正常。为提高输出信号的可靠性，系统具有干扰过滤功能，信号需要保持2 毫秒以上。

没有变化时，可能出现以下情况：

24V IO 电源没有接入

该输入信号线连接不正常

该路输入信号电路出现故障

4 实出

按“实出”键，进入实际输出检测界面。数字序号01~08 分别对应输出口1~8，通过“↑”“↓”“←”“→”四键移动光标，选择输出口。按“切换”键，对应位置由“通”变为“断”，或者由“断”变为“通”，即此输出口和IO 电源的24V 之间有了电压。当界面没有变化或者输出口没有信号输出，可能为如下情况：

该路输出信号电路出现故障

24V IO电源没有正常连接
