![QQ截图20161008155754.jpg QQ截图20161008155754.jpg](/ueditor/asp/upload/image/20161008/14759135043117444.jpg)
![QQ截图20161008155545.jpg QQ截图20161008155545.jpg](/ueditor/asp/upload/image/20161008/14759133846265577.jpg)

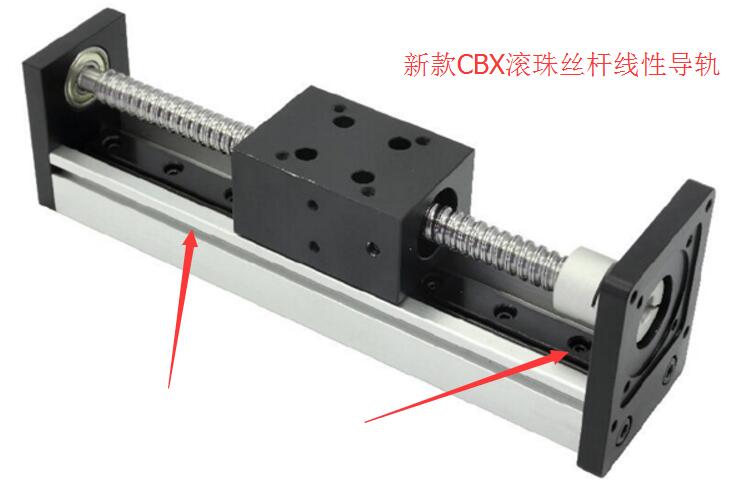

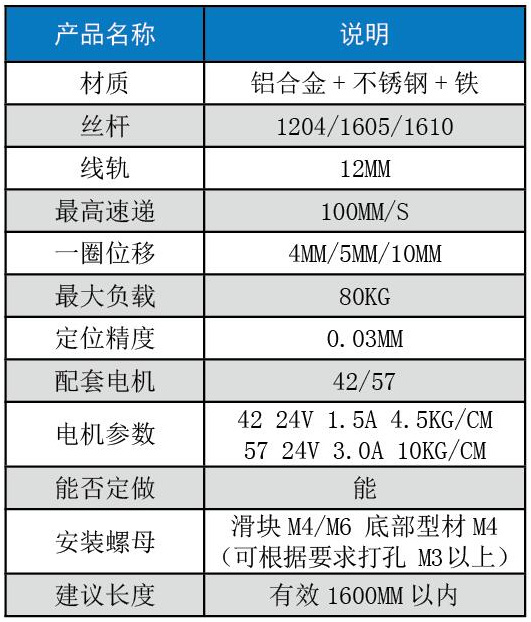

新款CBX系列导轨有以下几个特点: 1、四方向等载受负荷力 导轨滚动体设计为特殊的压力角,决定其径向,反径向和水平方向可承受等额载荷 2、高刚性,高负荷 导轨采用特殊的两面列式沟槽承受载荷能力,接触刚度和系统刚度都大有提高。 3、高精度 导轨采用高精度特性专机多面同时磨削,激光检测等先进手段,易于保证导轨的制造精度。 4、平滑,低噪,环保无污染 导轨返向器采用特殊的合成树脂制作的返向,导向系统,并拥有特殊的返向系统设计,因而可达到平滑而低噪的直线运动。 5、结构小型化 导轨端面和刚性达到****化设计,端面小而刚性大,因而可实现机床小型化的目的。 CBX系列滚珠丝杆线性导轨按照型号可分为 CBX1204系列:丝杆直径12MM,导程4MM,****移动速度50MM/S,有效行程50-1600MM CBX1605系列:丝杆直径16MM,导程05MM,****移动速度100MM/S,有效行程50-1600MM CBX1610系列:丝杆直径16MM,导程10MM最,大移动速度50MM/S,有效行程50-1600MM ![blob.png blob.png](/ueditor/asp/upload/image/20161008/14759132083890195.png)

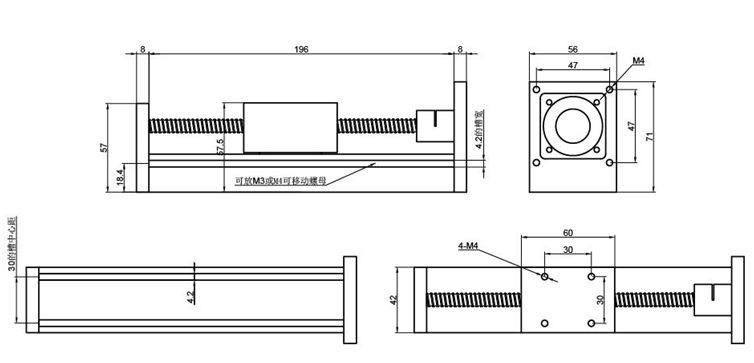

外形/电气原理图 ![blob.png blob.png](/ueditor/asp/upload/image/20161008/14759132032727842.png)
以上导轨底部型材主要为铝合金型材,定位精度可以达到0.01MM,****可达到80KG,可配42、57系列步进电机,注意配步进电机时,速度越快负载能力越小,反之亦然。 联系方式:QQ:467102884 电话:13811070445(刘女士)
|
