1.调整了衰减，降低了电机的噪音振动；
2.解决了4细分下丢步问题（横机可以用了，恒强已经测试ok）；
3.完善了保护功能，高速急停急启不会烧芯片

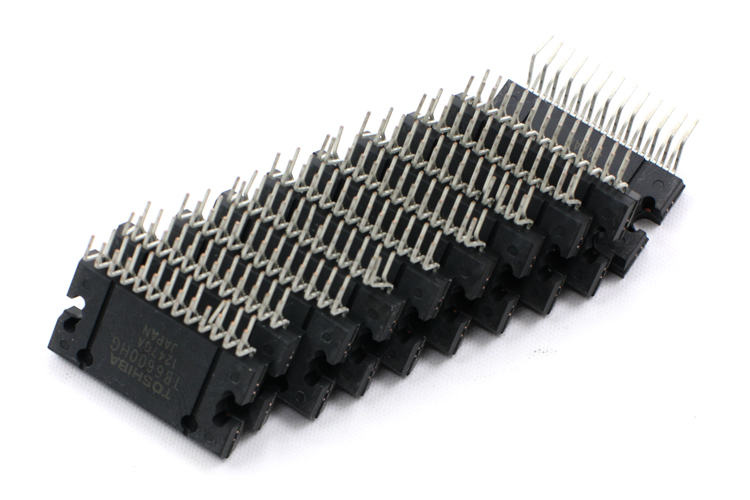

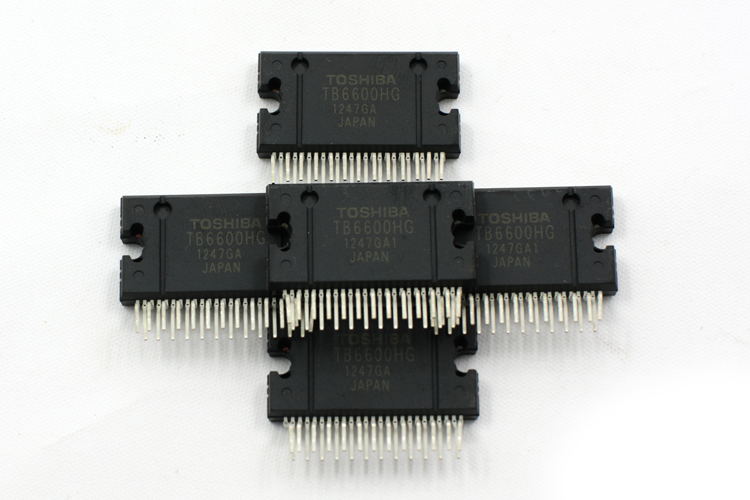

| 【产品名称】 TB6600HQ/HG东芝****上市产品 | | 【产品用途】 步进电机驱动IC |
| | 【产品规格】 HZIP25 |
| | 【生产厂家】 TOSHIBA |
| 【产品说明】
PWM斩波型双极性步进电机驱动器IC
TB6600HQ/HG是一个单芯片PWM斩波型双极性正弦步进电机微步驱动。
可控制2相步进电机正向和反向旋转，
带有1-2相， W1 -2相2W1 -2相， 4W1 -2相励磁模式。
只需时钟脉冲信号就可以驱动两相双极型步进电机实现低振动，高效率工作。【产品特点】
•单芯片双极性正弦微步步进电机驱动器
• ****BiCD 0.13 nm工艺
•高达50V耐压
•导通电阻（上+下） = 0.4 Ω
•正向和反向旋转控制
•5种细分模式可选（1/1 ，1/2 ，1/4 ，1/8 ， 1/16步）
•输出电流： IOUT = 5.0A（峰值，在100ms内 ）
•额定输出：IOUT = 4.5 A
•封装： HZIP25 - 1.00F
•输入口内置下拉电阻： 100 KΩ
•输出报警管脚电流 ：Ialert = 1mA
•输出监视管脚（ MO ）：Imo= 1mA
•带有复位和使能引脚
•带有待机功能。
•突破传统的单电源供电
•内置过热保护（ TSD ）电路
•内置的欠压保护（UVLO）电路
•内置过电流检测（ ISD），电路
|
应用驱动器：
·整步、二细分、四细分、八细分、十六细分可调 ·输出电流连续可调 ·短路、过流、过热保护功能自动保护 ·自动半流锁定 ·支持脱机、使能、锁定等功能
·整步、二、四、八、十六、三十二细分可调 ·输出电流连续可调 ·短路、过流、过热保护功能自动保护 ·自动半流锁定，减少待机发热 ·支持脱机、使能、锁定等功能
·厂家直销 根据您的实际情况可否需要特殊规格特殊规格的步进电机，请和我们沟通，在技术允许的范围内，加工订货。例如，出轴的直径、长短、伸出方向、相线（编码器线）长度等。如购买配套设置可免费给您组装调试好！ 联系人：李先生 电话：18010107283 QQ2223199877 微信：shidaichaoqun 淘宝店铺：https://shop114114198.taobao.com/index.htm?spm=2013.1.w5002-16614260111.2.ZPGxYs
