上图选用的是42YF22GN120S-TF0为2/4相步进电机，它区别于其它控制用电机的****特点是，接收数字控制信号，并转换成与之相对应的角位移或直线位移，可对被控对象进行精确控制。它使用12V直流电源，安全可靠。步距角7.5度，电流0.4A，经过1:120的减速后，扭矩2NM，力矩大、转速平稳、噪音小，是控制用电机升级换代的理想选择。配套2A高性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流3A；****输入电压：DC
32V(峰值)；内部每秒0-10K脉冲，实现简单控制；适用于42、57系列步进电机；整步、2、4、8、16、32、64、128细分可选；短路、过流、过热保护功能自动保护；自动半流锁定，减少待机发热；支持脱机、使能、锁定等功能。 系列减速步进电机
型号 | 相数 | 步距角（°）
| 静转矩 (Nm) | 减速比 | 电流(A) | 相电阻(Ω) | 35YF22GN011R-TF0
| 2/4
| 7.5
| 0.15
| 1:11
| 0.4
| 30
| 35YF22GN030R-TF0
| 2/4
| 7.5
| 0.4
| 1:30
| 0.4
| 30
| 35YF22GN075R-TF0
| 2/4
| 7.5
| 1
| 1:75
| 0.4
| 30
| 35YF22GN120R-TF0
| 2/4
| 7.5
| 1.5 | 1:120 | 0.4 | 30 | 42YF22GN010S-TF0
| 2/4 | 7.5
| 0.2 | 1:10 | 0.4 | 30 | 42YF22GN025S-TF0
| 2/4
| 7.5
| 0.3
| 1:25
| 0.4
| 30
| 42YF22GN030R-TF0
| 2/4
| 7.5
| 0.6
| 1:30
| 0.4
| 30
| 42YF22GN050S-TF0
| 2/4
| 7.5
| 0.8
| 1:50
| 0.4
| 30
| 42YF22GN075R-TF0
| 2/4
| 7.5
| 1
| 1:75 | 0.4
| 30
| 42YF22GN120S-TF0
| 2/4
| 7.5
| 2
| 1:120
| 0.4
| 30
|
相序：红A+棕A-
黄B+绿B- 黑色悬空不接
CS20-1是我公司****研发的智能步进
伺服电机脉冲发生器，具有体积小、可靠性高、寿命长、输出脉冲稳定等特点。用途广泛可实现各种自动化产业
例如:自动制袋机，自动切分机，粉剂包装机;。其它任何您想实现的步进电机单轴控制器。可开发专机控制器。控制预留串口功能，可根据需要增加电脑控制端，也可做为第二轴输出，具体控制方式可由客户定制，另本公司****研发出一种控制方式，即在第一轴的电机运动过程中，可按照条件启动第二轴电机，在不影响第一轴电机运行的情况下，启动第二轴电机，按照系统的升降速运行到指定速度，以及指定距离，保证不会丢步，此控制方式好多场合非常需要，但市面上无此种控制，如果有需要可以与本公司联系。 产品特点

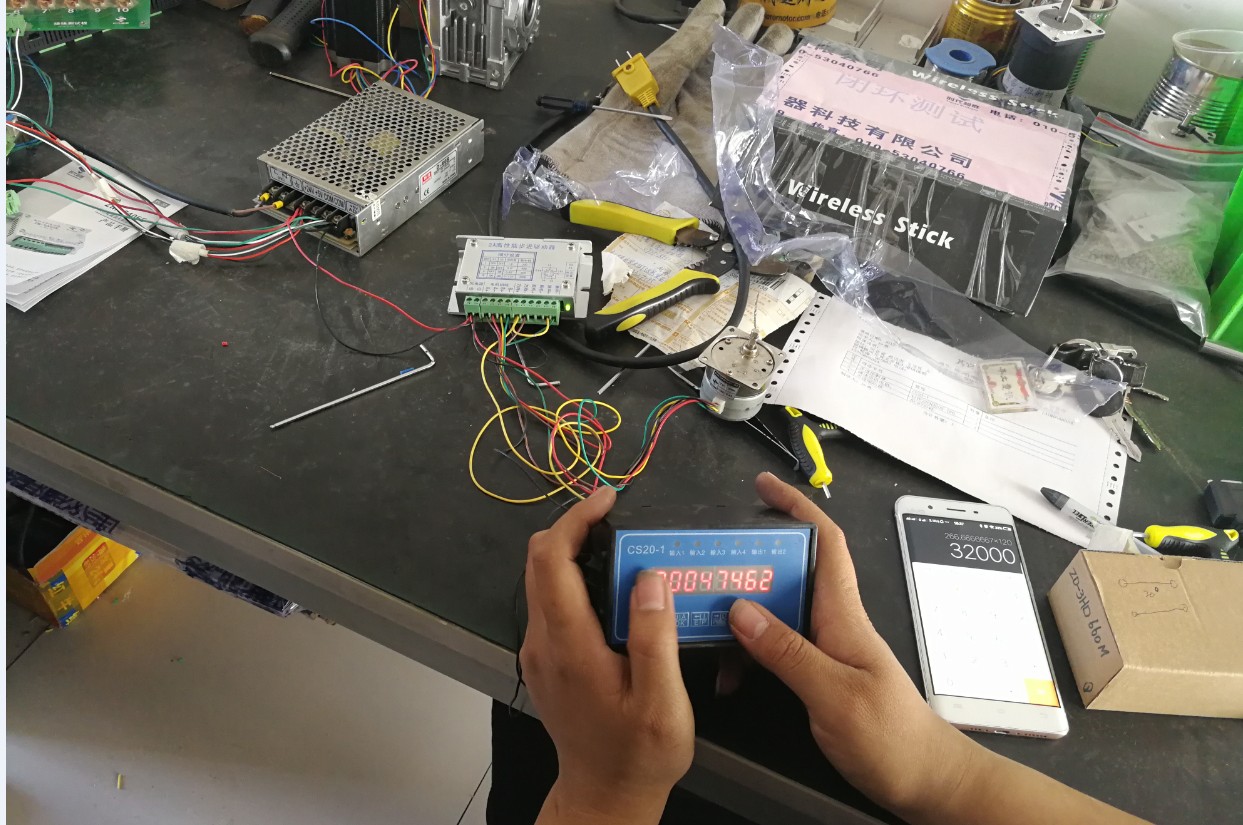

客户调试现场
联系方式：QQ:467102884
电话：13811070445（刘女士）
