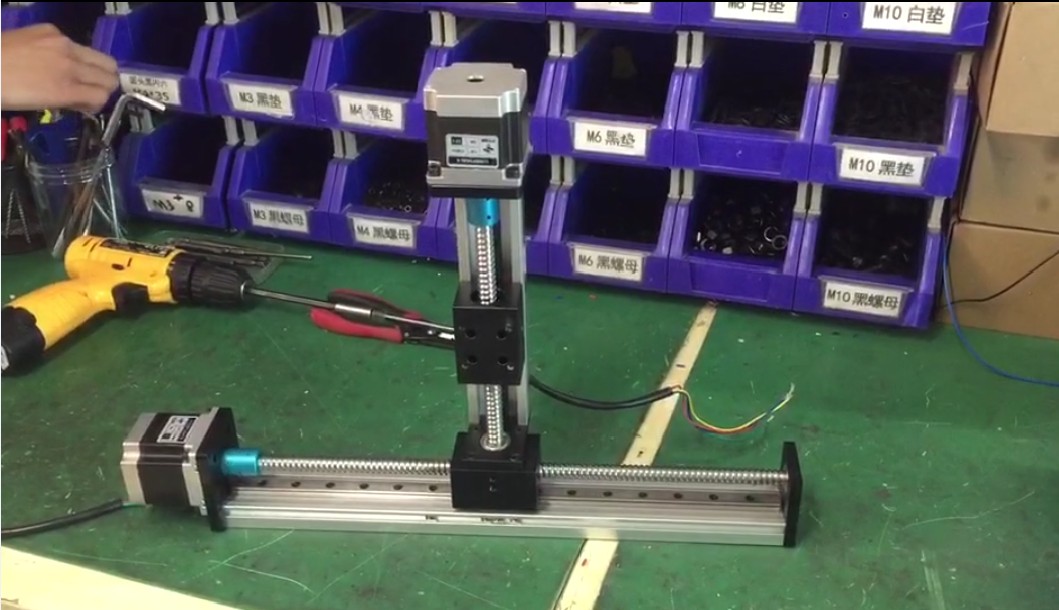

上图测试现场使用的导轨为我公司生产的CBX系列线性滚珠丝杠直线导轨滑台，水平载重30kg，垂直载重10kg,定位精度0.03MM，CBX1204-200,有效行程200mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，此款有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠可配42/57步进电机、无刷电机，60闭环伺服电机等。

电机57HBP56AL4-TF2-XR采用永磁硅钢片造，低碳环护，力矩，与其他品牌步进电机相比具有定位精度高，输出力矩高，响应频率高，运行噪音低，动态特性好等特点及优势。电机扭矩0.9NM，电流2A，步距角1.8度，轴8MM和导轨联轴器8*8匹配安装好，进行测试。运行效果平稳。广泛适用范围于激光、医疗、纺织、安防等行业。

ZD-2HD442高性能两相步进电机驱动器具有高集成度、高可靠性；接口采用超高速光耦隔离；抗高频干扰能力强；****输入电压：DC 45V(峰值)；****输出电流4.2A；具有短路、过流、过热保护等功能；整步、二细分、四细分、八细分、十六细分可调；输出电流连续可调；短路、过流、过热保护功能自动保护；自动半流锁定；支持脱机、使能、锁定等功能。

联系方式：QQ:467102884  电话：13811070445（刘女士）
