上图为客户定制的线性模组滑台，用于打磨机，途中采用了有效行程200 、400、500的线性导轨各一台

我公司生产的CBX系列线性滚珠丝杠直线导轨滑台，水平载重30kg，垂直载重10kg,定位精度0.03MM，CBX1204-200,有效行程200mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，此款有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠

此款导轨可配42/57步进电机、无刷电机，60闭环伺服电机等。

图中电机为42HBS48BL4-TF7两相混合式步进电机，机身高48MM，扭矩0.5N.m，电流1.7A，轴径Φ5MM，铣扁，轴长24mm，线长350MM

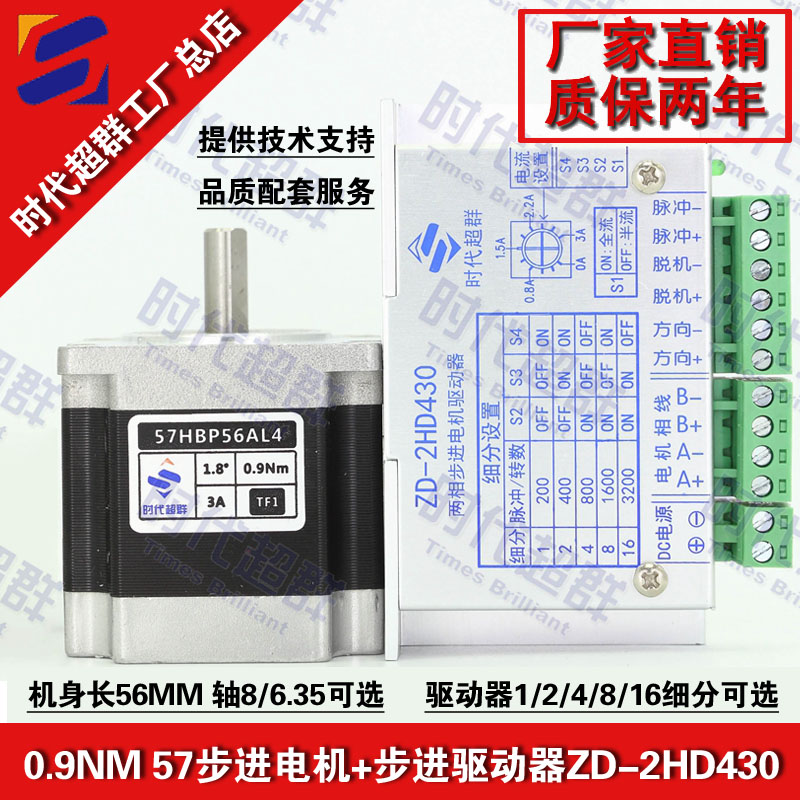

57HBP56AL4-TF0两相混合式步进电机 步距角1.8° 扭矩0.9N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ6MM或者Φ8MM，圆轴或者铣扁均可定制，此款电机结构简单、可靠性高、经济耐用；适配各类两相步进电机驱动器；高速大力矩、低噪音；可靠性强,温升小、运行平稳；配套驱动ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔离;****输入电压：DC 42V(峰值);短路、过流、过热保护功能;****输出电流3A;整步、二细分、四细分、八细分、十六细分可调;输出电流连续可调;短路、过流、过热保护功能自动保护;自动半流锁定;支持脱机、使能、锁定等功能。广泛适用范围于打印机、传真机、雕刻机、喷绘机、医疗器械等。

60系列交流伺服电机60A3A02030-SC0。36V 0.63N.M 200W 3000转 电机法兰60*60，轴径14mm，此电机出力大，响应快，速度高，转动平滑，力矩稳定。配套DM-055B采用32 位高速DSP 芯片；FOC 场定向矢量控制，支持位置/速度闭环；位置模式支持指令脉冲+方向 或 正交脉冲信号；速度模式支持PWM占空比信号 或 4~20ma电流 或 0.6~3V电压信号控制； 16位电子齿轮功能，1~65535 / 1~65535； 供电电压+20V~50V。支持50~500W交流伺服电机；支持485（modbus协议RTU模式）控制方式。可以设定驱动器地址，简化控制系统。也可以直接通过PC机控制，并提供PC机测试软件；具有欠压，过压，堵转，过热保护； 提供隔离输出的 到位信号、报警输出信号、编码器零点信号。

联系方式：QQ:467102884  电话：13811070445（刘女士）
