机床进给系统采用直线步进电机直接驱动与原旋转电机传动方式的****区别是取消了从电机到工作台(拖板)之间的一切机械中间传动环节。即把机床进给传动链的长度缩短为零。故这种传动方式即称“直接驱动”(Direct Drive)，惯称为“直线驱动”，也又称为“零传动”。时代超群认为正由于这种“零传动”方式从而带来了原旋转电机驱动方式无法达到的性能指标和一定优点。

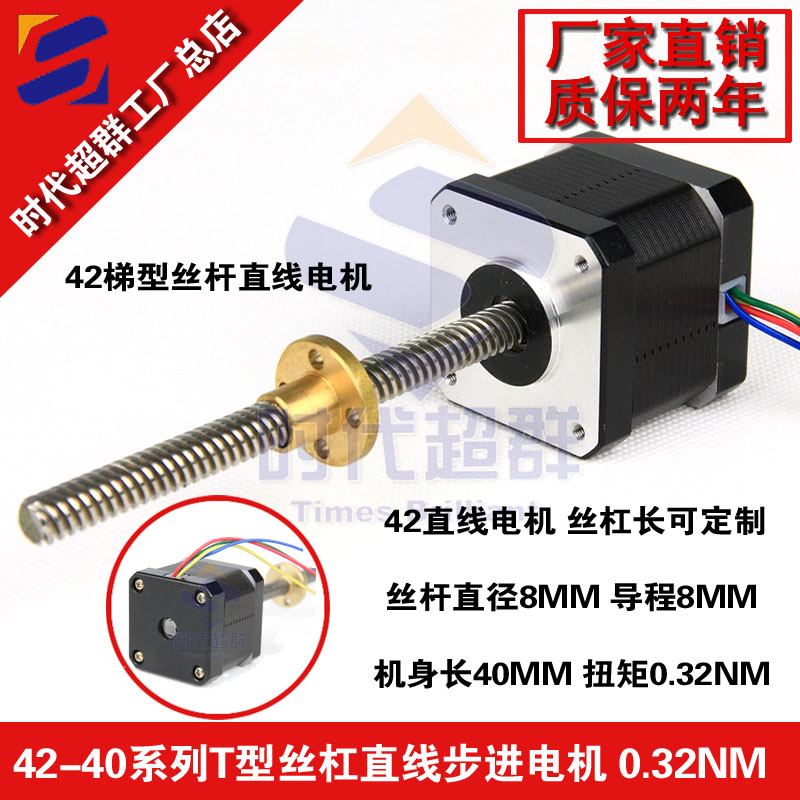

上图为梯形丝杆直线电机为42B40AT0808D-10，电机静扭矩0.32NM，电流0.4A，机身长40MM，电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强，和控制系统相配合，可做到0.001mm的位移精度和自锁能力。直线电机的丝杠部分可根据客户要求的 轴径、轴长、导程、丝杠的类型（滚珠、T型丝杠）等定制。
ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4 可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。 ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。
G代码编程控制器
CM45L 控制器 3.5 寸彩色液晶屏 有中、英文两种语言模式，最多可控制 4 个进给轴，1 个模拟主轴， 16 路输入，8 路输出，USB 接口，支持 U盘文件操作和程序运行,支持 G 代码编程。4 轴差分脉冲输出****程序行 5000 行，程序内存容量 128M，可存 100 个加工程序联动轴数 CM45L系列是在原有 CM40L系列 基础上升级改造的全新产品。系统更加稳定可靠，脉冲频率****可达 400K，4 个进给轴，1 个模拟主轴，2ms 高速插补，极大的提高了零件的加工速度，精度和表面质量。采用国际上通用的 G 代码编程方式，USB接口，支持 U 盘文件操作和图片的导入。
单轴CM45L-10 700元 两轴CM45L-20 750元 三轴CM45L-30 800元 四轴CM45L-40 850元
联系方式：QQ:467102884 电话：13811070445（刘女士）
