· 产品功能及特色

1、低价格，高速力矩大。2 、供电电压可达 50V。3 、输出电流峰值可达 4.2A。 4、三态电流控制技术电机发热低。5 、静止电流自动减半 0.4S 减小为 60%。 6、可驱动 4，6，8 线两相步进电机。7 、光隔离差分信号输入，脉冲****响应频率****可达 200KHz。8 、细分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可选。9 、外形尺寸小巧（118×75.5×34mm）。 10、电流设定方便，八档可选 。11、4 位拨码，共 15 档细分。12 、具有过压、短路等保护功能。13 、双极恒流 PWM 驱动输出 适合各种中小型自动化设备和仪器，例如：雕刻机、医疗蠕动泵、 打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备 等。在用户期望小噪声、高速度的设备中应用效果特佳。

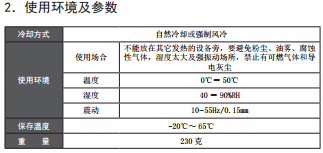

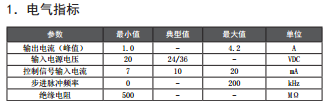

                                                  · 电气、机械和环境指标

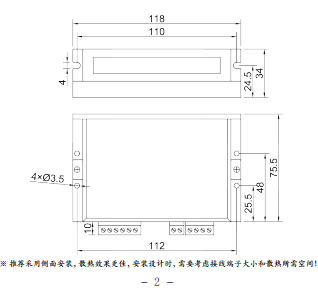

                                                  · 加强散热方式

（1）驱动器的可靠工作温度通常在 60℃以内，电机工作温度为 80℃以内； （2）建议使用时选择自动半流方式，马达停止时电流自动减为 60%，以减少电机和驱动器的发热； （3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的 空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证 驱动器在可靠工作温度范围内工作。

                                                  · 驱动器接口与接线介绍

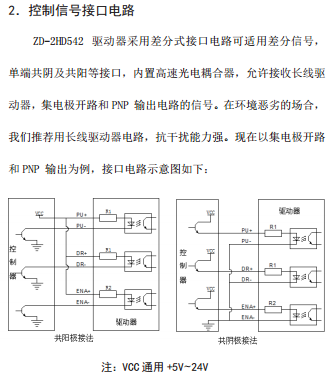

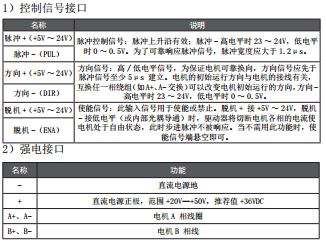

ZD-2HD542 驱动器采用差分式接口电路可适用差分信号， 单端共阴及共阳等接口，内置高速光电耦合器，允许接收长线驱 动器，集电极开路和 PNP 输出电路的信号。在环境恶劣的场合， 我们推荐用长线驱动器电路，抗干扰能力强。现在以集电极开路 和 PNP 输出为例，接口电路示意图如下：

                                                  · 接线要求

（1）为了防止驱动器受干扰，建议控制信号采用屏蔽电缆线， 并且屏蔽层与地线短接，除特殊要求外，控制信号电缆的屏蔽线 单端接地：屏蔽线的上位机一端接地，屏蔽线的驱动器一端悬空。 同一机器内只允许在同一点接地，如果不是真实接地线，可能干 扰严重，此时屏蔽层不接。 （2）脉冲和方向信号线与电机线不允许并排包扎在一起，**** - 6 - 分开至少 10cm 以上，否则电机噪声容易干扰脉冲方向信号引起 电机定位不准，系统不稳定等故障。 （3）如果一个电源供多台驱动器，应在电源处采取并联连接， 不允许先到一台再到另一台链状式连接。 （4）严禁带电拔插驱动器强电 P2 端子，带电的电机停止时仍 有大电流流过线圈，拔插 P2 端子将导致巨大的瞬间感生电动势 将烧坏驱动器。 （5）严禁将导线头加锡后接入接线端子，否则可能因接触电阻 变大而过热损坏端子。 （6）接线线头不能裸露在端子外，以防意外短路而损坏驱动器。
