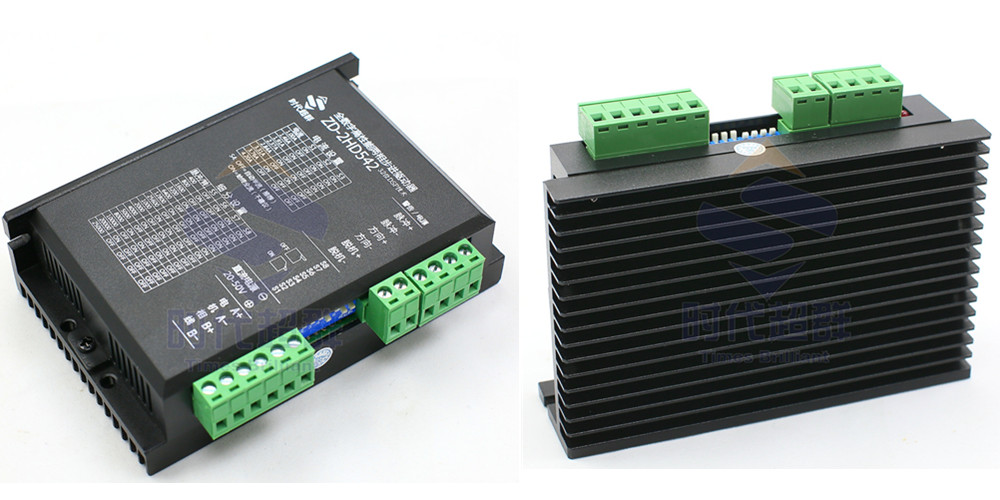

ZD-2HD542 是时代超群自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4 可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。  本款驱动器的特点： ·低价格，高速力矩大 ·供电电压可达 50V ·输出电流峰值可达 4.2A ·三态电流控制技术电机发热低 ·静止电流自动减半 0.4S 减小为 60% ·可驱动 4，6，8 线两相步进电机 ·光隔离差分信号输入，脉冲****响应频率****可达 200KHz ·细分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可选 ·外形尺寸小巧（118×75.5×34mm） ·电流设定方便，八档可选 ·4 位拨码，共 15 档细分 ·具有过压、短路等保护功能 ·双极恒流 PWM 驱动输出 适合各种中小型自动化设备和仪器，例如：雕刻机、医疗蠕动泵、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

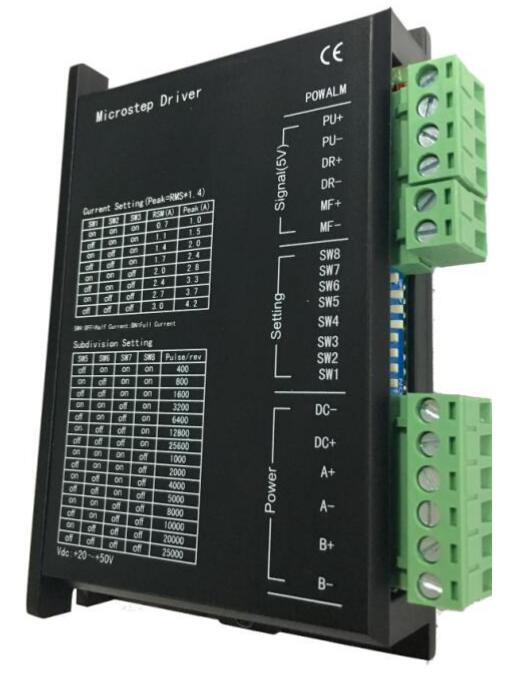

另有一款外形极为相似的ZD-2HD542M 它又有哪些特点呢？ ![XR0UH0W}E)GG]V]LK4[A`~J.jpg](/ueditor/asp/upload/image/20170624/14982950073424375.jpg "XR0UH0W}E)GG]V]LK4[A`~J.jpg")
● 高性能、低价格 ● 设有 16 档等角度恒力矩细分，****分辨率 25600 脉冲/转，其它细分可定制完成 ● ****反应频率可达 150Kpps ● 步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流的一半 ● 驱动有效电流 0.7A/相到 3.0A/相分 16 档可调 ● 单电源输入，电压范围：DC20-50V ● 带欠压(17VDC)、过压(53V)、过流(短路)、过热(80℃)保护功能,并通过红灯闪烁以区别 ● 掉电相位记忆功能（设备由于意外或人为原因掉电、关电，系统自动记忆相位） ●I/O 信号,所有输入信号均通过光电隔离，信号电平 5V（24V 信号需接 2KΩ电阻） ●脉冲平滑功能，使电机低速运行更平稳，平滑等级可设定 ●电机电感量可调，发挥步进电机****效能 强化版542（ZD-2HD542M)与普通版542(ZD-2HD542)对比如下： | 行号 | 对比内容 | 强化版542 | 常规版542 | | 1 | 锁机电流 | 0.1秒减小到50% | 0.4秒减小到60% | | 2 | 相位记忆 | 有 | 无 | | 3 | 单双脉冲 | 都有（需要刷不同软件） | 只有单脉冲 | | 4 | 信号5-24 | 都有（需要出厂设置，不兼容） | 均有 | | 5 | 高速出力 | 可以通过参数调整600转以上高速出力而不用增加电流 | 不能调整 | | 6 | 运行噪音 | 可以通过调整数字滤波时间来调整电机运行噪音 | 不能调整 | | 7 | 任意细分 | 可以帮助客户实现任意数字细分（改软件） | 不能改 | | 8 | 短时间接错DC+- | 5-10秒内不会烧 | 立即烧保险 | | 9 | 成本 | 成本稍高，功率期间采用进口的 | 全国产器件 |

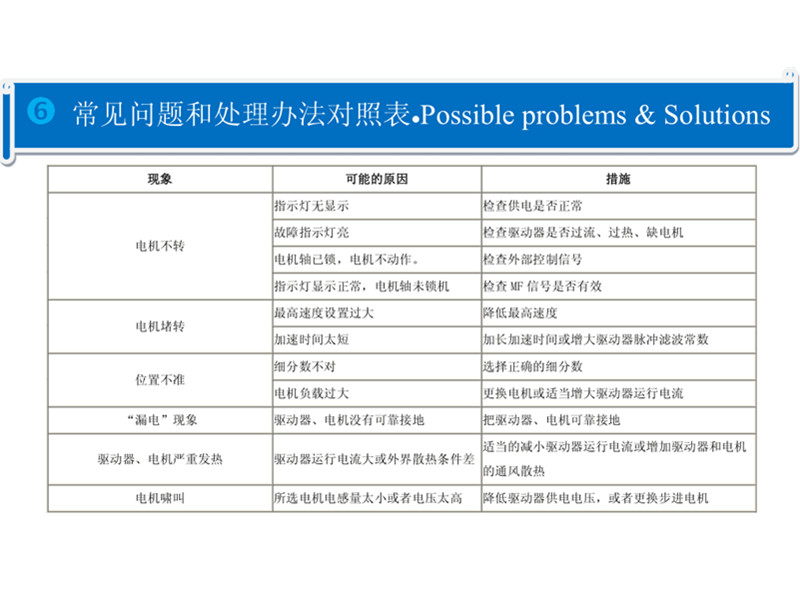

另：注意事项 1、输入电压不能超过直流 50V； 2、输入脉冲信号下降沿有效，上升沿控制需要设置驱动器内部参数； 3、驱动器温度超过 75 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器温度降到50 度时，驱动器需要重新 上电才能恢复工作。出现过热保护请加装散热器； 4、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复； 5、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复； 6、为获得****匹配，请选择星火步进电机，以获得****性能。
