上图组装测试现场使用的导轨为时代超群客户定制线性导轨滑台，水平载重30kg，垂直载重10kg,定位精度0.03MM，CBX1204-600,有效行程600mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，此款有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠可配42/57步进电机、无刷电机，60闭环伺服电机等。

客户想实现高速运动，精度要求不是很高，负载30KG以内。我们为客户提供了一款无刷伺服电机，无刷伺服电机一般是客户要求700转以上2500转移内的速度，因为这个速度，步进电机的话具有局限性，而无刷伺服体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

上图使用的电机为57B2C1230-SC0无刷伺服电机，输出功率120W，额定扭矩0.32NM，额定转速3000rmp，电机编码器采用1000线编码器，出轴长26MM，轴径8MM，轴处理方式铣扁。配套驱动DMS-055A驱动器采用差分式接口电路可适用差分信号，单端共阴及共阳等接口，内置高速光电耦合器，允许接收长线驱动器，集电极开路和 PNP 输出电路的信号。在环境恶劣的场合，我们推荐用长线驱动器电路，抗干扰能力强。

此套装可以通过专用485 电缆连接PC机。通过提供的上位机软件可以设置驱动器参数，和测试驱动器，并提供一些诊断信息，来排除驱动器故障。

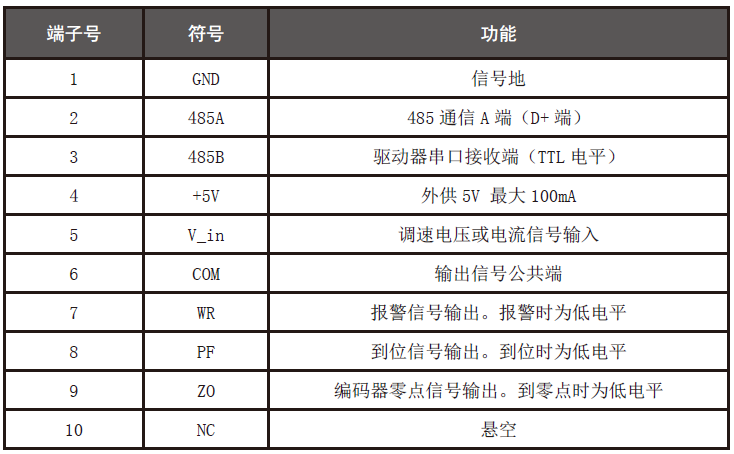

注：1 脚为下排左边第一个引脚，6 脚为上排左边第一个引脚

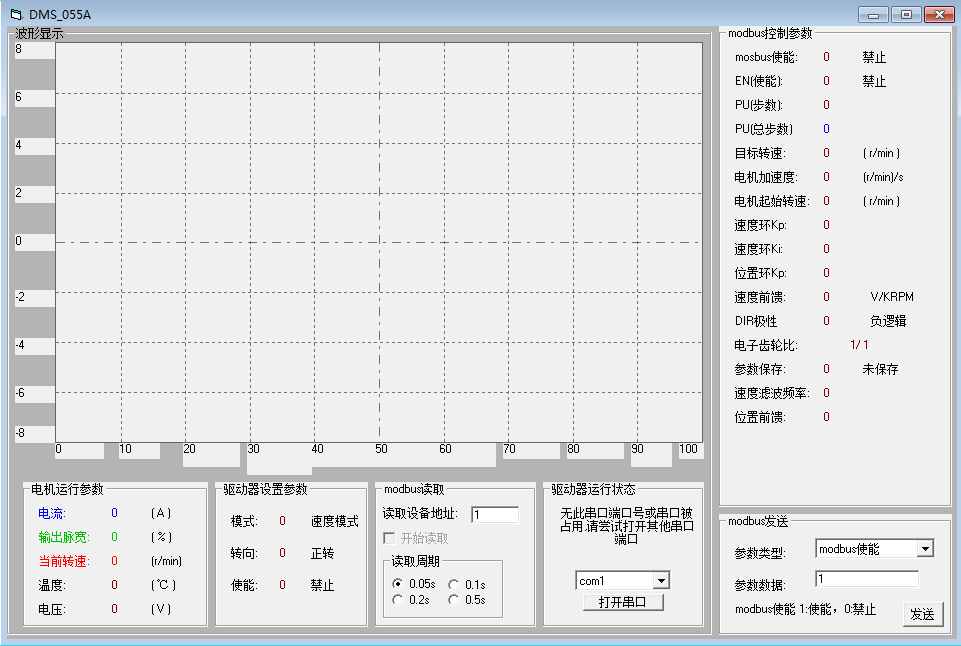

485上位机通信界面：软件下载地址：链接：http://pan.baidu.com/s/1c2gswJQ 密码：k3j9

联系方式：QQ:467102884  电话：13811070445（刘女士）
