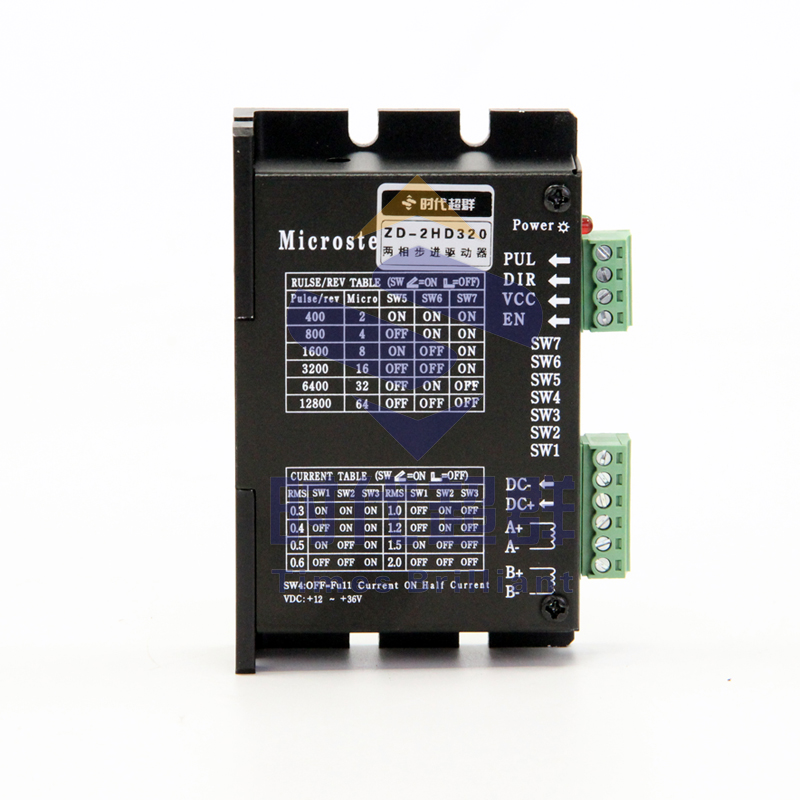

产品概述： ZD-2HE320是采用DSP控制技术研发的细分型高性能步进电机驱动器,适合驱动任何中小型 2.0A 相电流以下两相 或四相混合式步进 电机。由于采用新型的双极性恒流斩波驱动技术，使用同样的电机时可以比其它驱动方式输出更大的速度和功率。ZD-2HE320 的细 分功能使步进电机运转精度提高 2-64 倍。每秒两万次的斩波频 率，可以消除驱动器中的斩波噪声。另一特有的功能是静止自动 减流：当电机处于停止状态时，输出电流 可自动降至较低值，从而减少电机和驱动器的发热。
产品特性： * 供电电压 DC12-36V * 驱动电流 0.3-2.0A * 细分精度 2- 64细分可选 * 光隔离信号输入 * 电机噪声优化功能 * 可驱动任何 2.0A 相电流以下两相、四相混合式步进电机 * 20KHz 斩波频率 电气规格 说明 | 单位 | 最小值 | 典型值 | ****值 | 输出电流 | A | 0.3 | 1.2 | 2 | |
输入电源电压 | VDC | 12 | 24 | 36 | |
控制信号输入电流 | Ma | 7 | 10 | 16 | |
步进脉冲频率 | KHz | 0.1 | - | 100 | |
脉冲低电平时间 | μs | 5 | - | - |
工作电流设定 输出峰值电流 | SW1 | SW2 | SW3 | 0.3 A | ON | ON | ON | 0.4 A | OFF | ON | ON | 0.5 A | ON | OFF | ON | 0.6 A | OFF | OFF | ON | 1.0A | ON | ON | OFF | 1.2 A | OFF | ON | OFF | 1.5 A | ON | OFF | OFF | 2.0A | OFF | OFF | OFF |
细分设定 步数/转 | Micro | SW5 | SW6 | SW7 | 400 | 2 | ON | ON | ON | 800 | 4 | OFF | ON | ON | 1600 | 8 | ON | OFF | ON | 3200 | 16 | OFF | OFF | ON | 6400 | 32 | ON | ON | OFF | 12800 | 64 | OFF | ON | OFF |
接口定义 名称 | 功能 | PUL | 脉冲信号：上升沿有效，每当脉冲由低变高时电机走一步 | |
DIR | 方向信号：用于改变电机转向，TTL 电平驱动 | |
VCC | 光耦驱动电源（+5V-24V),24V不需要加电阻 | |
EN | 使能信号：禁止或允许驱动器工作，低电平禁止 | |
A+ | 电机 A 相 | |
A- | 电机 A 相 | |
B+ | 电机 B 相 | |
B- | 电机 B 相 | |
DC- | 直流电源负极 | |
DC+ | DC12-36V 之间的任意值，推荐值：DC12V-DC24V | |

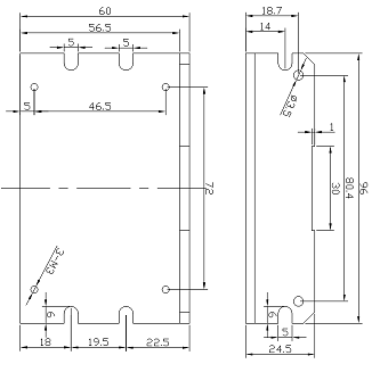

安装尺寸
