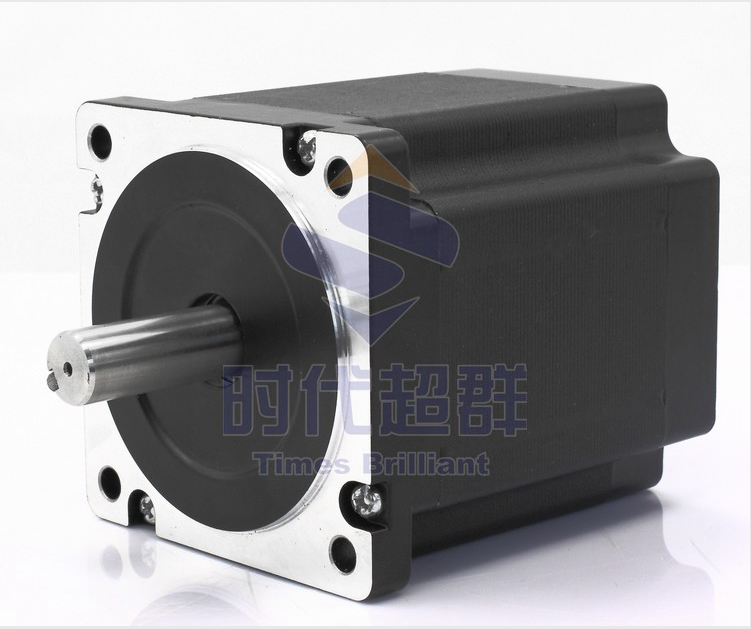

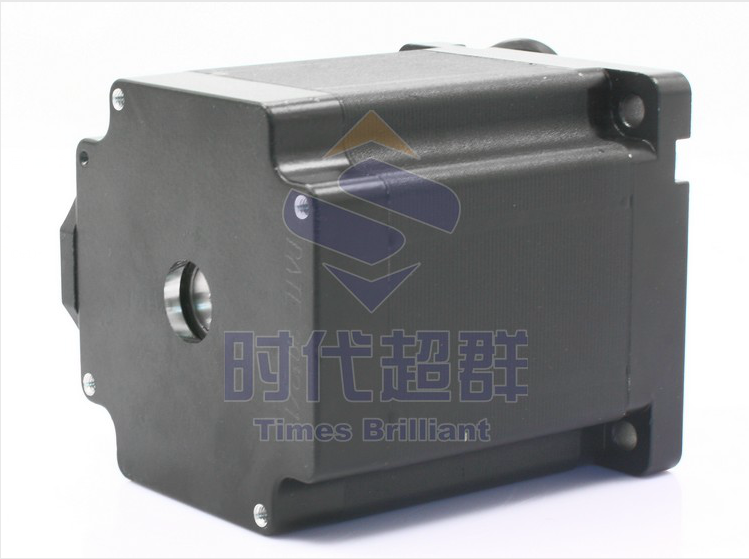

产品展示：

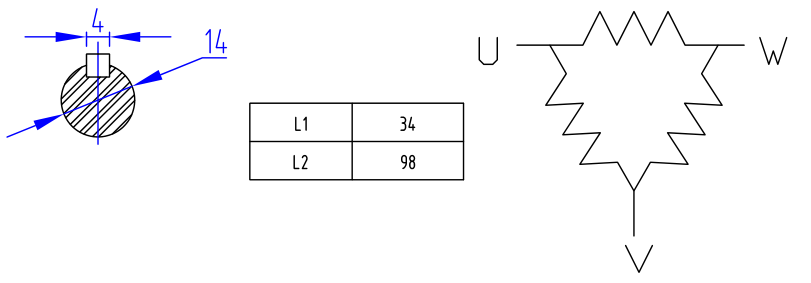

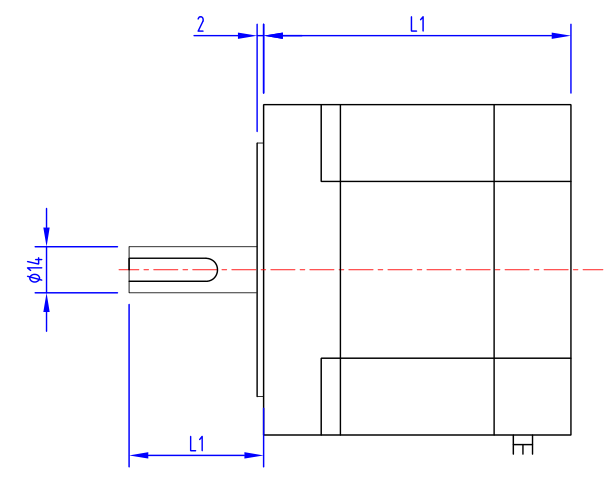

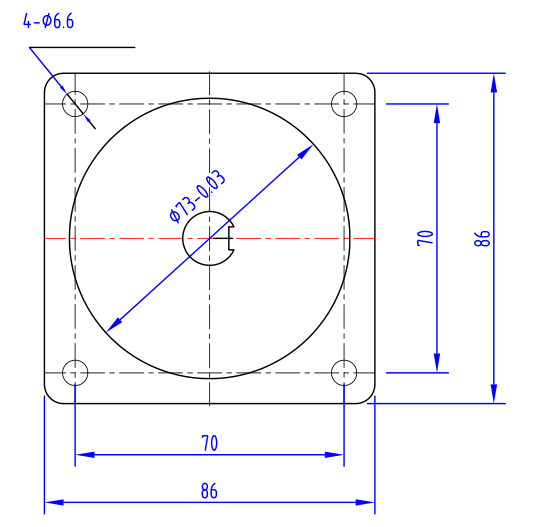

尺寸图：

配套驱动器：

ZD-3HE2254

• 高性能、低价格

• 设有 32 档细分，****分辨率 60000 步 / 转

• ****反应频率可达 500Kpps

• 步进脉冲停止超过 0.5s 时，线圈电流自动减到设定电流的一半

• ****抗干扰，光电隔离信号输入 / 输出

• 驱动电流 2.2A 到 6.5A 分 16 档可调

• 220V 电源输入，电压范围：AC60V-260V

• 相位记忆功能

点击图片查看详细信息

产品命明规则

常用控制器：

点击图片产看详细信息

“产片参数

控制系统主要由以下几部分组成：

• 高性能、高速度 32 位

• 液晶显示器（分辨率：192×64）

•  专用运动控制芯片（差分信号输出为：脉冲+方向）

• 输入/输出（18 路光电隔离 24V 输入，8 路光电隔离 24V 输出，单通道额定 500mA）

• ****程序行 480 行

• 触点按键阵列（28 键）

技术指标

•  最小数据单位：0.001mm

•  ****数据尺寸：±99999.999mm

•  快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时）

•  ****加工速度限速：9000mm/min（当脉冲当量为 0.001mm 时）

•  ****脉冲输出频率：150KHz

•  控制轴数：1-4 轴（X,Y,Z,C）

•  联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补

•  电子齿轮：分子:1-99999,分母：1-99999

•  系统主要功能：自动、手动、程序、参数、自检、设置等

“主要功能

1. 自动：自动运行、空运行、单步运行

2. 手动：电机正反转、回程序零、回机械零、输出控制

3. 程序：程序的编辑、读入、删除、保存

4. 参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等

5. 外部手动：控制电机正反转、启动、暂停、报警、急停等

6. 指令丰富：25 条控制指令

7. USB：可以直接用 USB 线对系统进行供电，方便开机画面及程序的传输，学习与操作

8. 隔离 IO 口：带有与系统隔离的输入输出口，输出口能力****可到 1A

9. 背面直接出端子接口：减少转接板，背面端子可以直接接线，清晰方便并且节省成本

10.

11. “接线图

12. 信号接线

13.

联系方式：张经理

QQ：787955870

手机：18010008016

邮箱：15210337990@163.com
