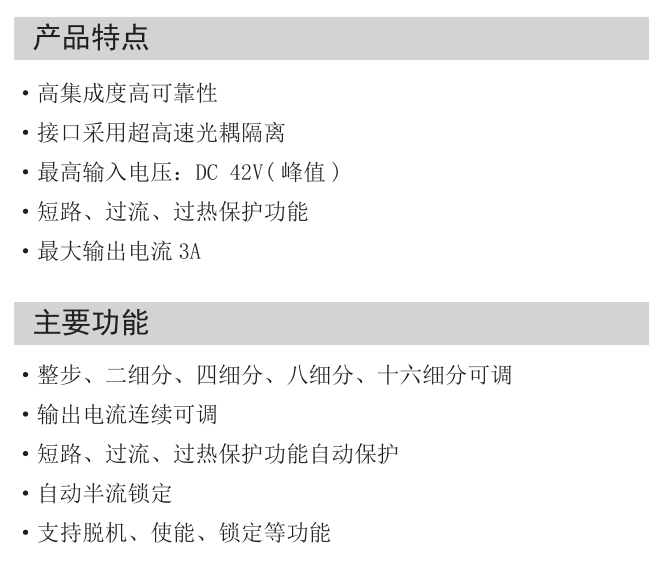

ZD-2HD430与ZD-2HD430S均为常用的两相步进电机驱动器，两者****输出电流3A;整步、二细分、四细分、八细分、十六细分可调;输出电流连续可调;短路、过流、过热保护功能自动保护;自动半流锁定;支持脱机、使能、锁定等功能。两相57及以下电机，包括35、42、57可搭配高性能数字步进电机驱动器ZD-2HD430或ZD-2HD430S来使用！

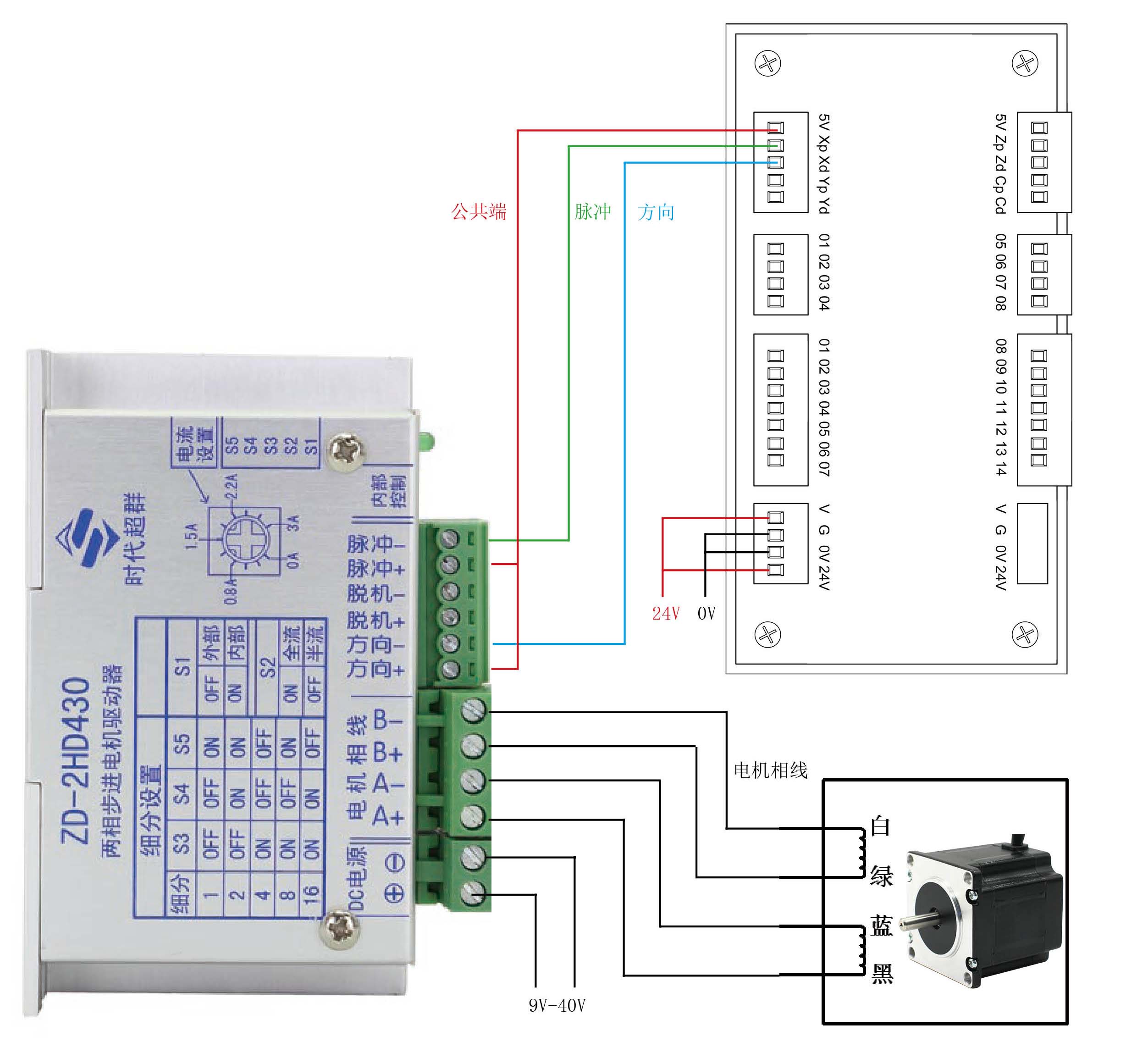

驱动器接线方式示意图如下：
![QA4]TW{7%S34A8XD$(D3342.png](/ueditor/asp/upload/image/20170830/15040649559674910.png "QA4]TW{7%S34A8XD$(D3342.png")
另接线要点须知：

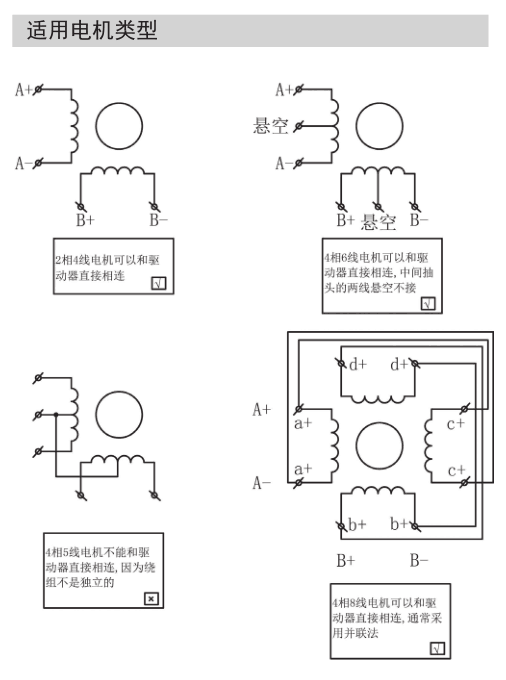

1.电机与驱动器连接 两相步进电机需区别A相B相，白绿一相，蓝黑一相 三相步进电机相序不分 2.驱动器与控制器接线
驱动器脉冲正PUL+和方向正DIR+接控制器公共端 驱动器脉冲负PUL-接控制器脉冲CP 驱动器方向负DIR-接控制器方向DIR
3驱动器与电源接线 驱动器通常标记有正负极，注意不要反接 技术咨询及相关配套杨工：18001308796
