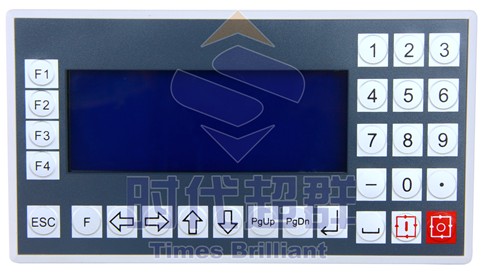

CM20L-60 步进控制器产品图：

CM20L-60 步进控制器主要功能：

参数设置：可设置与加工、操作有关的各个控制参数，使加工效果达到****状态。

手动操作：可实现高、低速手动、点动、回程序零、回机械零等操作。

程序管理：可对当前加工程序进行修改、保存。

自动加工：可实现单段/连续、空运行、暂停等功能。

示教编程：可使用示教编程或选择示教

外部手动：可定义多种外部手动功能，以方便使用

自由选择输入功能：使有限输入口可实现各种用户需求

指令丰富：17条多功能指令，能满足您的各种功能需要

快速点位：名轴可以****速度分动，以提高效率

子程序：子程序调用，可嵌套8层

中断：由外部信号中断当前的运动转入中断处理

随动：各轴运动的过程中，随动轴可根据输入点的状态运动

测位停：遇输入点有效后中止当前程序行的执行

CM20L-60 步进控制器系统组成：

数控系统主要由以下几部分组成：

高性能、高速度32位

液晶显示器(分辨率:192×64)

专用运动控制芯片(信号输出为:5V TTL)

输入/输出(24路光电隔离24V输入,10路光电隔离24V输出)

用户加工程序存储器(可存储48个程序)

****程序行数300行

薄膜按键阵列(28键)

CM20L-60 步进控制器技术指标：

最小数据单位              0.001mm

****数据尺寸             ±9999.999mm

快速点位运动限速         8000mm/min (脉冲当量为0.001毫米时)

****加工速度限速         8000mm/min (脉冲当量为0.001毫米时)

****脉冲输出频率          150KHz

控制轴数                 6轴(X,Y,Z,C)

联动轴数                 直线4轴(X,Y,Z,C)，圆弧2轴(X,Y)

电子齿轮                 分子(n):1-65535,分母(m):1-65535

系统主要功能             自动、手动、程序编辑、系统参数、自检、设置等

CM20L-60 步进控制器外观及面板：

控制器外观：见首页

外形尺寸：长172，宽94，厚30

嵌入孔尺寸：长162，宽84，前面板厚4
