ZM-7215M系列通用无刷电机驱动器是时代超群配合现代化工业自动控制领域而自主研发的无刷电机调速器，采用国际****电机专用芯片处理器为核心配以高品质功率模块，组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。 该驱动器主要功能性能如下： ●多种调速方式选择，包括输入电压设定，驱动器内部速度设定，通讯接口设定等 ●与市电全隔离的控制和霍尔信号接口，保障安全。 ●数字面板操作，丰富的显示内容设置，丰富的功能设定。 ●驱动器件自动保护，电机电流自动控制，具备欠压、过压、堵转、霍尔故障灯多种保护功 能。 ●标准系列可提供2倍甚至更高的短时过载电流，不同的产品有所不同。 ●可配用各型无刷直流电机。
产品特征: : 1. 系统特性： 输入电源 AC180/250VAC 50/60Hz 使用温度 0~+45°C 保存温度 -20~+85°C 使用及保存湿度 <85% [不结霜条件] 构造 壁挂箱体式 2. 基本特性 冷却方式 ： 散热器方式 控制信输入输出信号 ：全隔离 保 护 机 能： 过电流、过热过速度过电压欠压控制电源异常 面 板 界 面 ：6位LED 显示 4 位按键操作

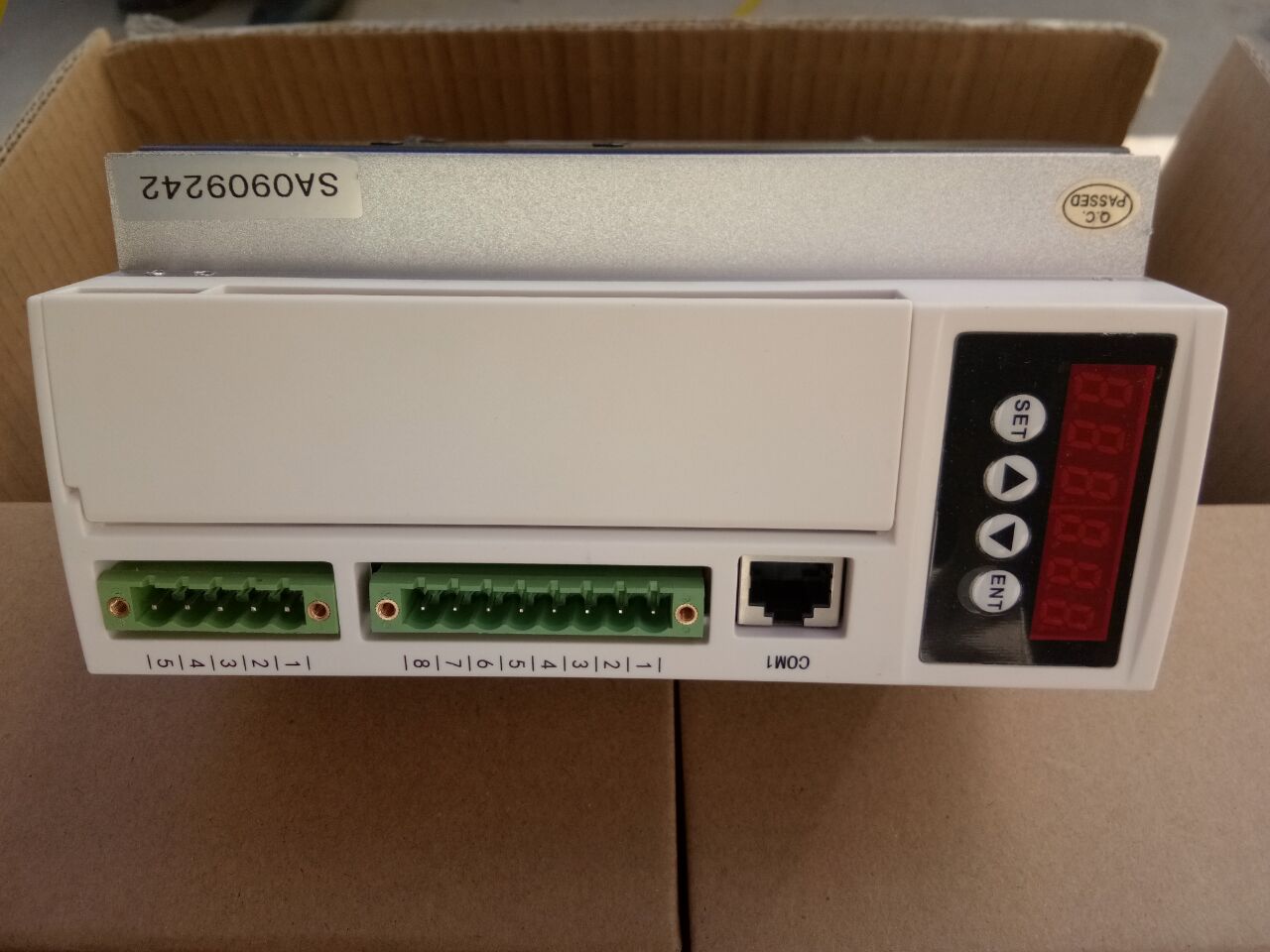

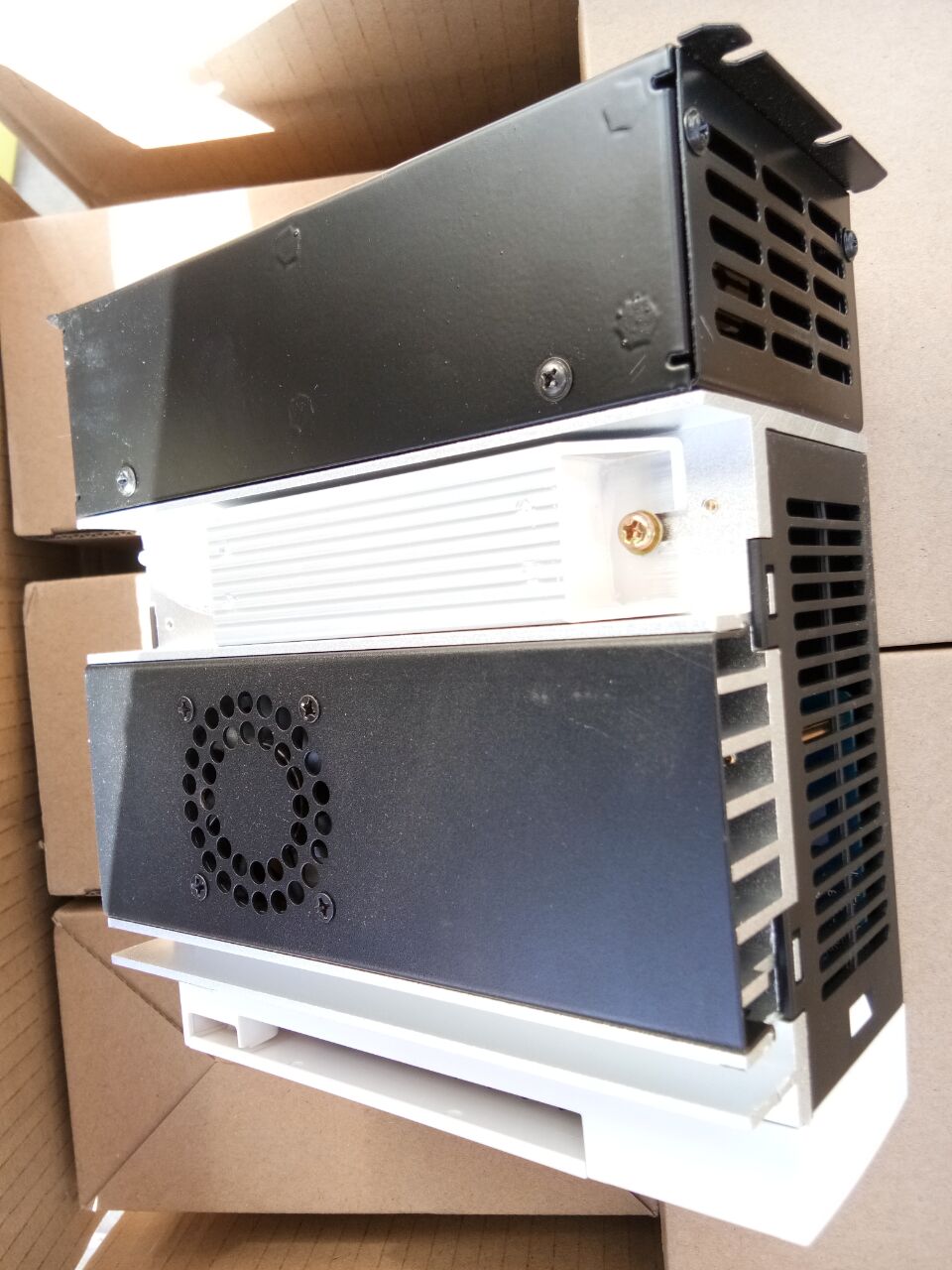

二、 接口 端子功能说明 2.1 电源端子和电机端子 端子号 端子符号 信号名称 功能 1 L1(L)(R)主回路电源输入主回路电源输入端子 AC220V 50Hz，当使用单相220V 时应接 L1 和 L2。 2 L2(N)(S) 3 L3(T) 4 P 高压直流母线正端驱动器内部直流母线正端，额定电压 311V，部分产品内置有制动电阻，如果需要使用外部制 动电阻时将外部制动电阻接入 P、B2，注意！！！****不能同时接入 P 和 B1。 5 B1 高压直流母线负端 6 B2 外部制动电阻 7 U 电机输出 电机输出端子必须与电机 U，V，W 端子一一对应， 注意：不能用调换三相端子的方法来使电机 反转！这一点与异步电动机完全不同。 8 V 9 W PE 保护地 提供电机和驱动器漏电流的安全泄放通路 实物参考
配套系列电机参考
