时代超群直线导轨滑台汇总

作者：张猛

联系电话：15210337990

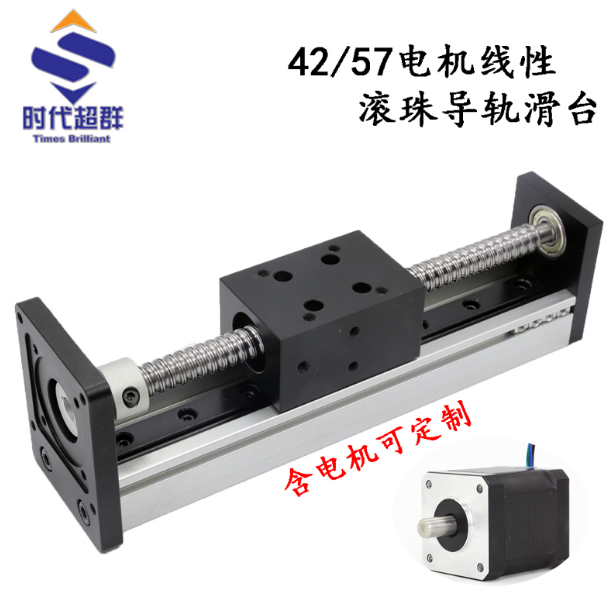

CBX系列

CBX导轨采用高精度，高效率的滚珠丝杠，单根高强度线性导轨。可水平负载20kg，垂直负载10kg，可在高负载的情况下实现高精度的直线运动。

可以安装的滚珠丝杠尺寸：1204/1605/1610

建议有效行程不超过1500mm

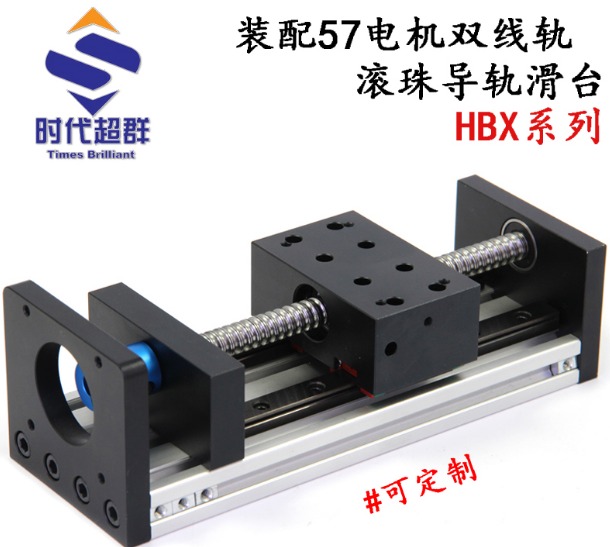

HBX系列

CBX的升级款HBX，同样采用了高效率，高精度的滚珠丝杠。但是和CBX不同的是HBX采用两根高强度线性导轨。HBX系列分为三款，80宽型材，120宽型材，150型材，普通80宽型材的水平，垂直负载力是CBX系列的2倍。

80型材水平负载40kg 垂直负载20kg 可安装1204/1605/1610 有效行程推荐不超过2000mm

120型材水平负载100kg 垂直负载50kg 可安装1605/1610 有效行程推荐不超过2000mm

150型材水平负载200kg 垂直堵在80kg 可安装2005/2010 有效行程推荐不超过2000mm

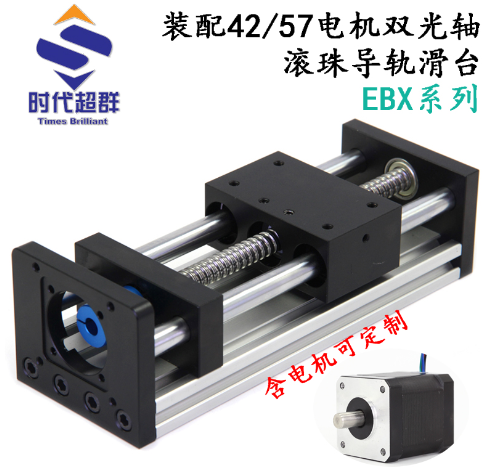

EBX系列

EBX系列直线导轨采用，滚珠丝杠，双光轴设计，滑块运行平稳适合带动垂直负载，但是水平负载不宜过长。水平负载有效行程不建议超过800mm

可以安装的滚珠丝杠尺寸：1204/1605/1610

垂直负载10kg

水平负载10kg

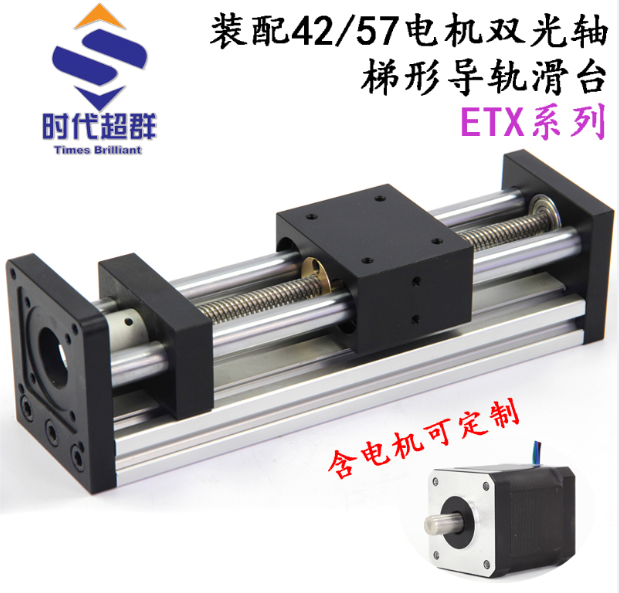

ETX系列

ETX系列采用梯形丝杠，双光轴设计，梯形丝杠有一定的自锁力，运行平稳，同样适合垂直负载。可安装丝杠0808，建议有效行程不超过800mm

垂直负载10kg

水平负载10kg

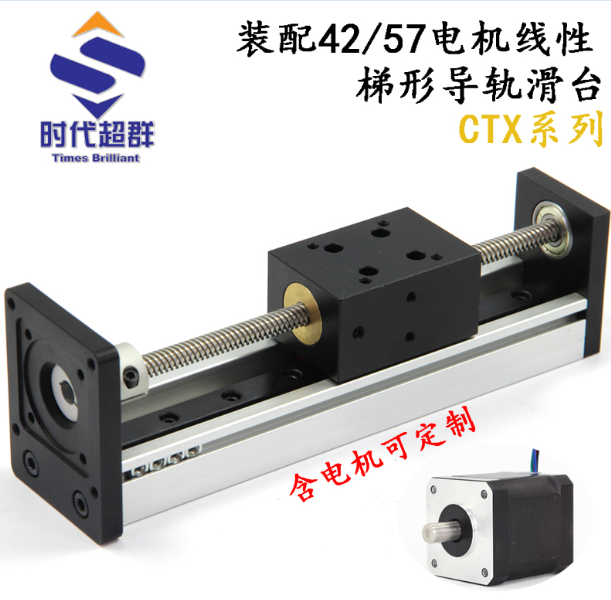

CTX系列

CTX导轨采用梯形丝杠，单根高强度线性导轨。可水平负载15kg，垂直负10kg，

可以安装的滚珠丝杠尺寸：0808

建议有效行程不超过800mm

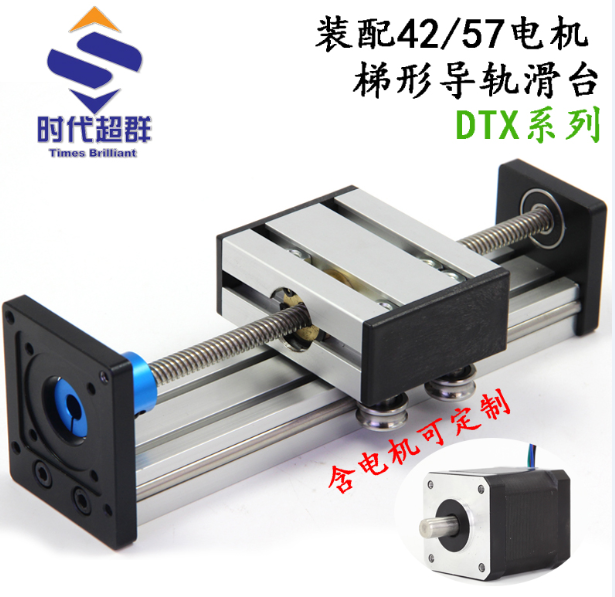

DTX系列

DTX系列导轨采用四个滑轮 单根梯形丝杠。水平负载10kg，垂直负载5kg。可安装0808梯形丝杠建议****有效行程1000mm
