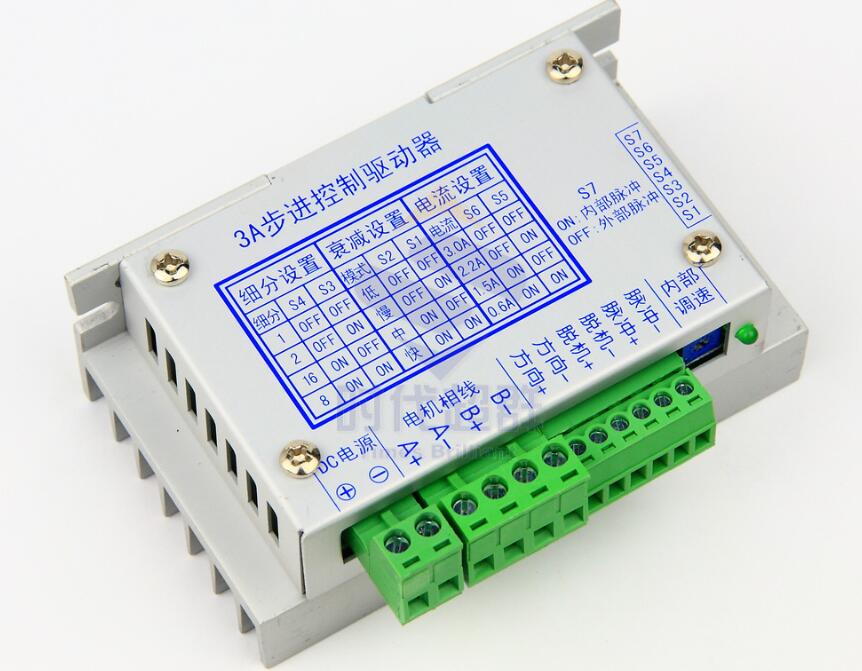

首先，我们来看一下，3A步进控制驱动器对应的是哪种型号？如下图：

    这款3A步进控制驱动器原型号是ZD-6560-V4CWL(即为中性ZD-6560-V4C)

   主要功能

  ·内部集成控制调速度功能，支持内部和外部控制

  ·整步、二细分、八细分、十六细分可调

  ·输出电流 4 档可调

  ·过热自动保护

  ·自动半流锁定

  ·衰减 4 档可调

  ·支持脱机、使能、锁定等功能

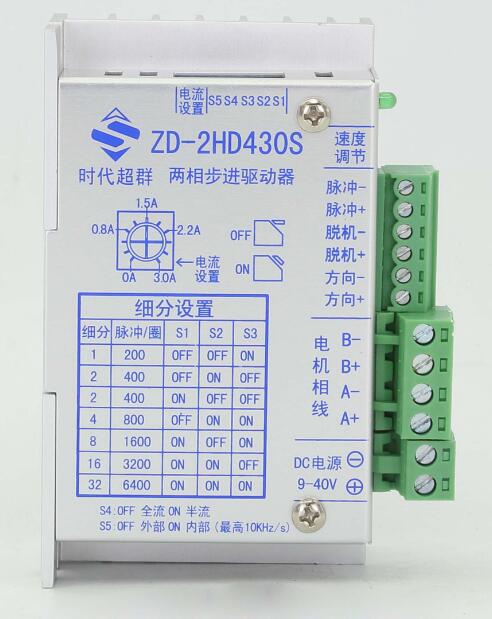

   同样是配57系列及以下步进电机，同样参数调试及设置端口，型号为ZD-2HD430S完全可以替代，成本还能做到****。接下来了解一下430S这款驱动器的性能：

驱动器特点

    ·高集成度高可靠性

    ·接口采用高速光耦隔离

    ·****输出电流 3A

    ·****输入电压：DC 40V( 峰值 )

    ·短路、过流、过热保护功能

    ·内部每秒 0-10K 脉冲，实现简单控制

主要功能

    ·整步、二、四、八、十六、三十二细分可调

    ·输出电流连续可调

    ·短路、过流、过热保护功能自动保护

    ·自动半流锁定，减少待机发热

    ·支持脱机、使能、锁定等功能

    由此可以看出新品ZD-2HD430S替代原有版本的ZD-6560-V4C(3A步进控制驱动器)是完全没有问题的，并且430S驱动器可调细分选择更多。

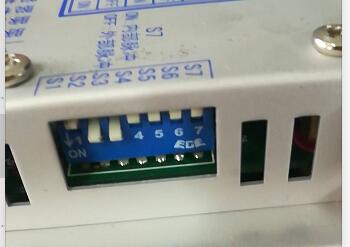

    举例有一个用户原款驱动器拨码如下：

     也就是用户当前选择的是2细分，中档模式的衰减设置，电流为3A.那么对应新款ZD-430S驱动器该如何设置呢？

     很简单，把新款ZD-430S驱动器的S1,S2,S3,分别设置为OFF,ON,OFF状态，另电流调整旋钮拨到****即可！

     基于驱动器的相关参数，咱常规57系列以下的两相步进电机均可配套来用，如下：

     其中需要注意的是，配套电机同系列同型号会有不同输出轴的尺寸，需要提前与相关人员确认一下！
