时代超群交流伺服电机选用高工作温度、高磁能积优质永磁材料；采用有限元法优化电磁参数设计；采用正弦波电流驱动，运行特性良好；被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好，单位重量和体积下，输出功率****，更远远超过步进电机。多级结构的力矩波动小，功率从100W~10KW都可以做。。
DM系列驱动器采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。可增加串口功能，实现485通信功能
如果你购买的是时代超群以下产品，均可以参照下位置控制实例进行位置控制

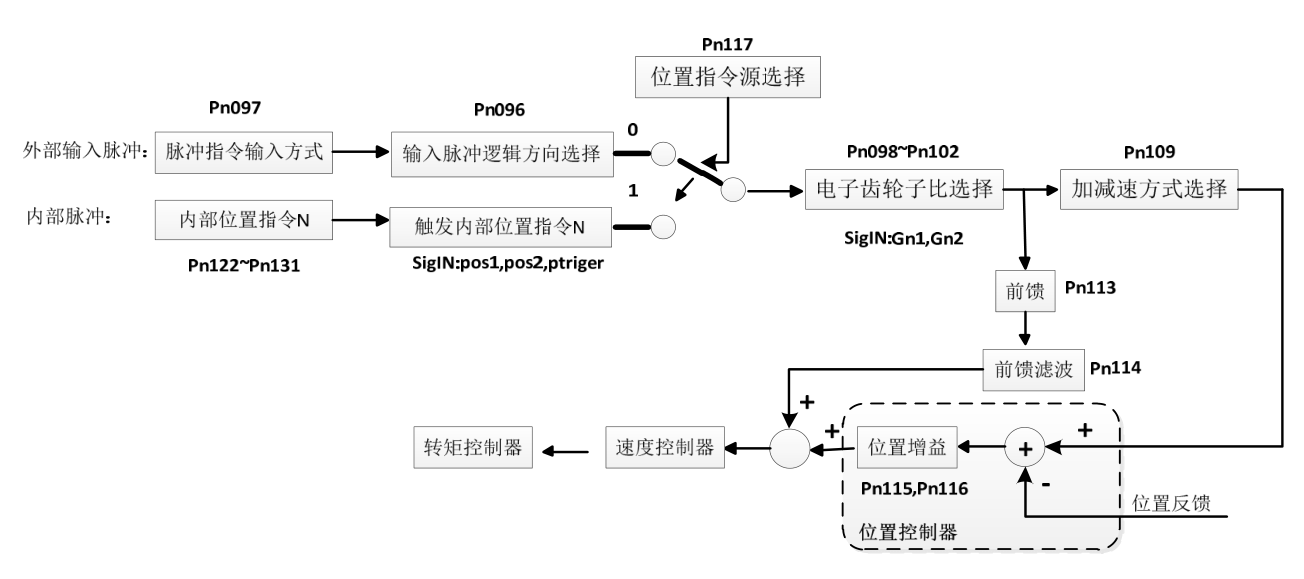

位置控制结构图
位置控制举例
外部以脉冲方向的形式输入 20K 频率的正方向脉冲，发送的个数 1.5 万个，电子齿轮比 3：1，加减速时间 60ms。则需设置的参数： Pn097=0,Pn096=0,Pn117=0,Pn098=3,Pn109=1,Pn110=60。 若不采用外部端口使能电机，可设置 Pn003=1，内部自动使能电机。当外部输入脉冲后，电机逆时针旋转 4.5 圈（2500 线编码器）。 内部位置控制

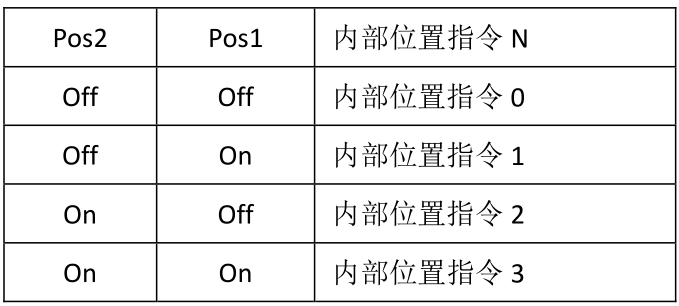

进行内部位置控制，需设置 Pn002=2 , Pn117=1，以及在 Pn118~Pn131 设置相应的运行参数。SigIn 端口的pos1 ,pos2 选择内部位置指令 N:

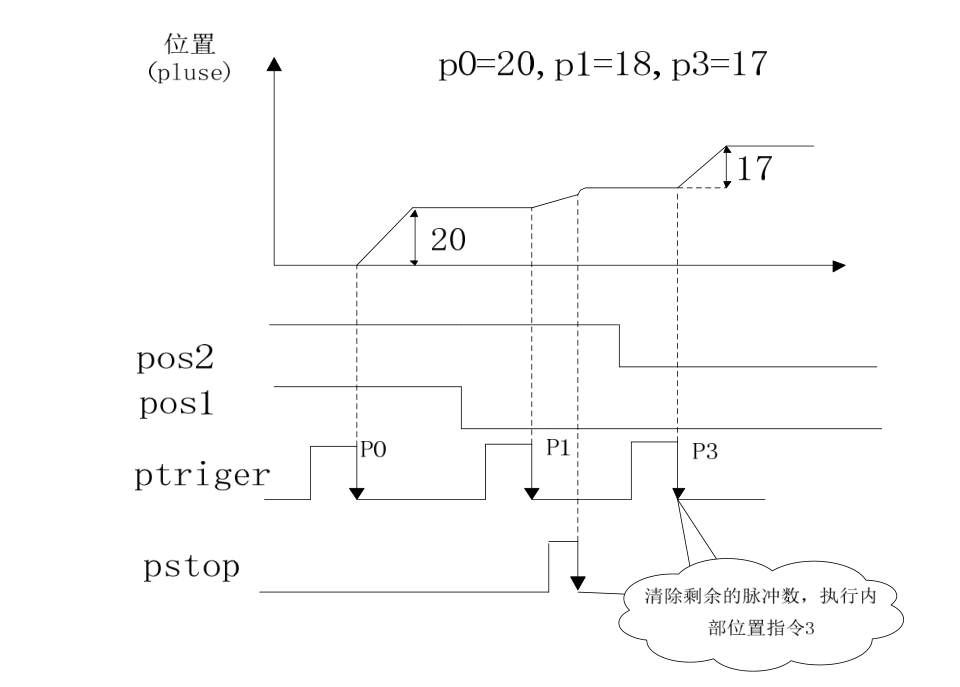

使用内部位置控制时，先确定输入端口 pos1,pos2 的状态，即选择相应的内部位置指令，然后触发输入信号 ptriger，每次 ptriger(OFF‐>ON)下降沿时，驱动器读取内部位置指令 N，累加至剩余的指令脉冲数，继续执行相应的操作。 如果设置Pn118=0,在位置移动过程中想暂停电机运行，当触发输入端口pstop信号，电机减速停止，然 后驱动器自动清除剩余位置指令，当输入端口ptriger再次触发时，驱动器会根据当前pos1,pos2的状态，执行相应的位置指令，请参考以下时序图:

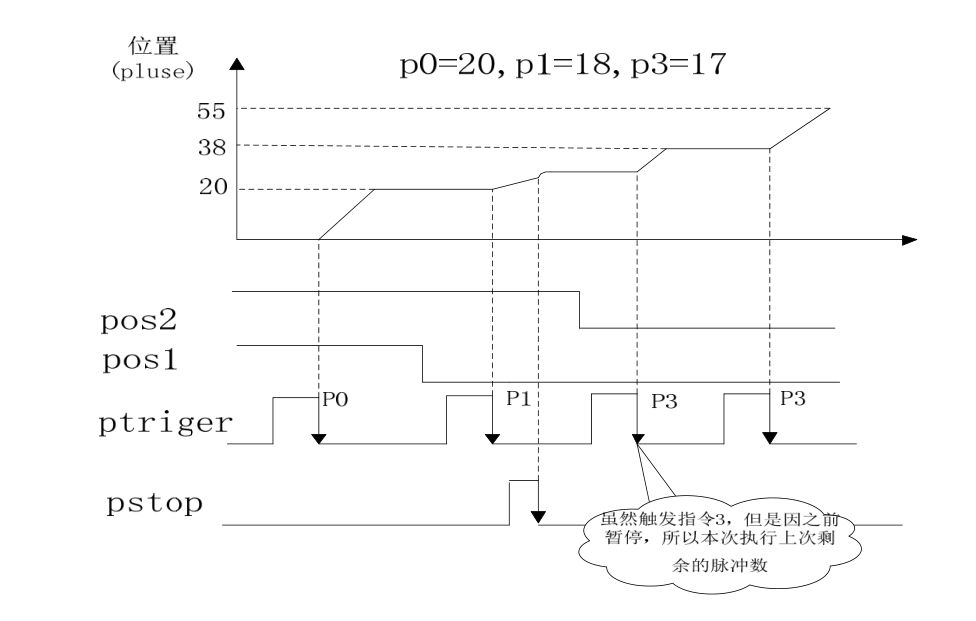

如果设置 Pn118=1,在位置移动过程中暂停电机运转，当触发输入端口 pstop 信号，电机减速停止，当输入端口 ptriger 再次触发时，电机会继续走完剩余的位置指令，到达输入端口 pstop 触发前所下达的目标位置，请参考以下时序图:
时代超群伺服电机特点 1：低发热（运行时，发热很低） 2：平滑（基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术，对困扰传统步进电机的低频共振有很好的抵制作用） 3：高速响应快（伺服速度可到0-3000RPM，保恒扭矩输出，具有短时间三倍过载能力） 4：适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备 联系方式：QQ:467102884 电话：13811070445（刘女士） 相关文章： 80系列交流伺服电机的市场应用 110系列交流伺服电机的市场应用 130系列交流伺服电机的市场应用 特别推荐——高性能交流伺服电机配套驱动器 DM系列参数可调的伺服电机通用驱动器 220V DM系列伺服驱动器接线示意图及说明 380V DM系列伺服驱动器接线示意图及说明
|
