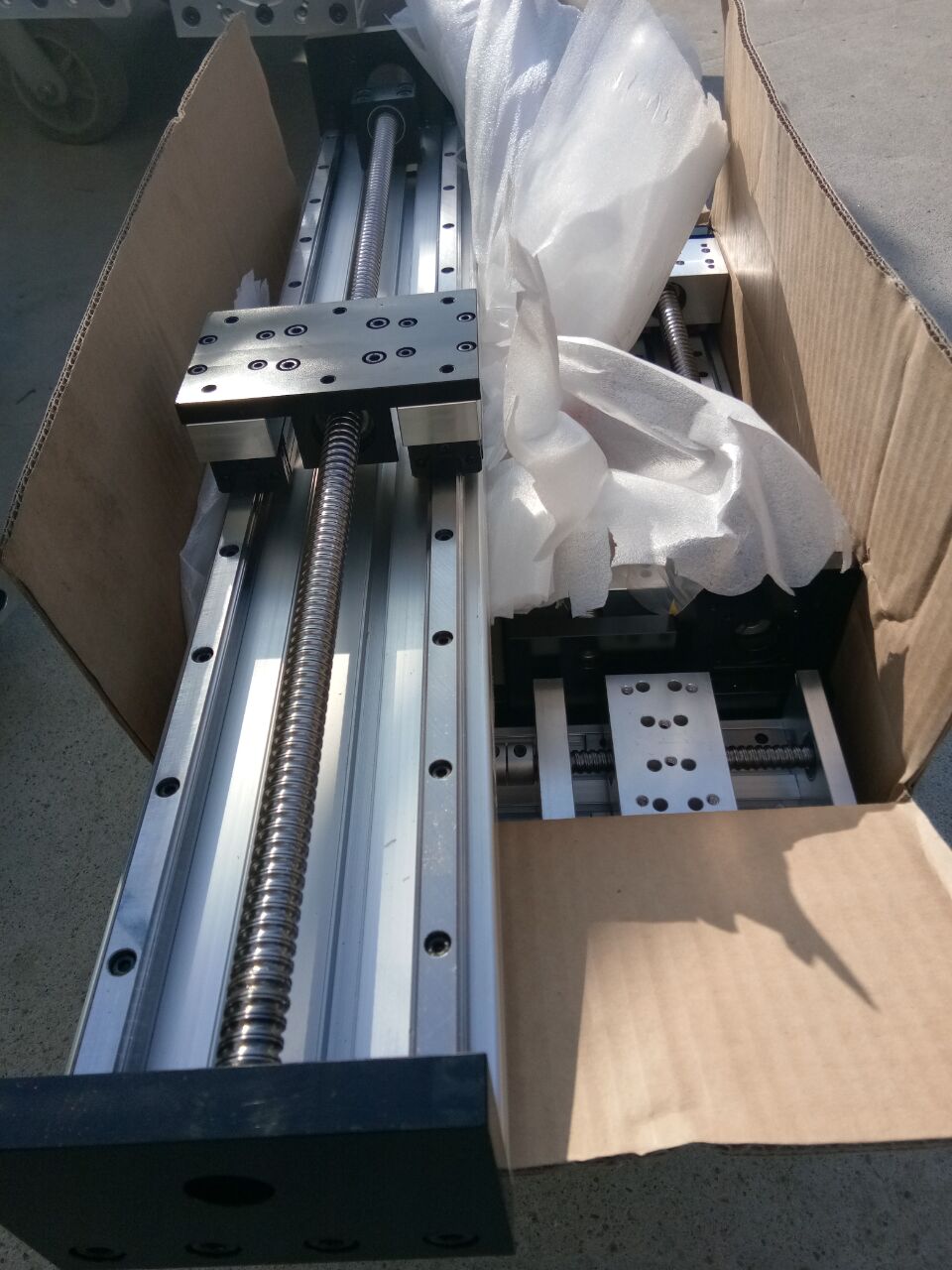

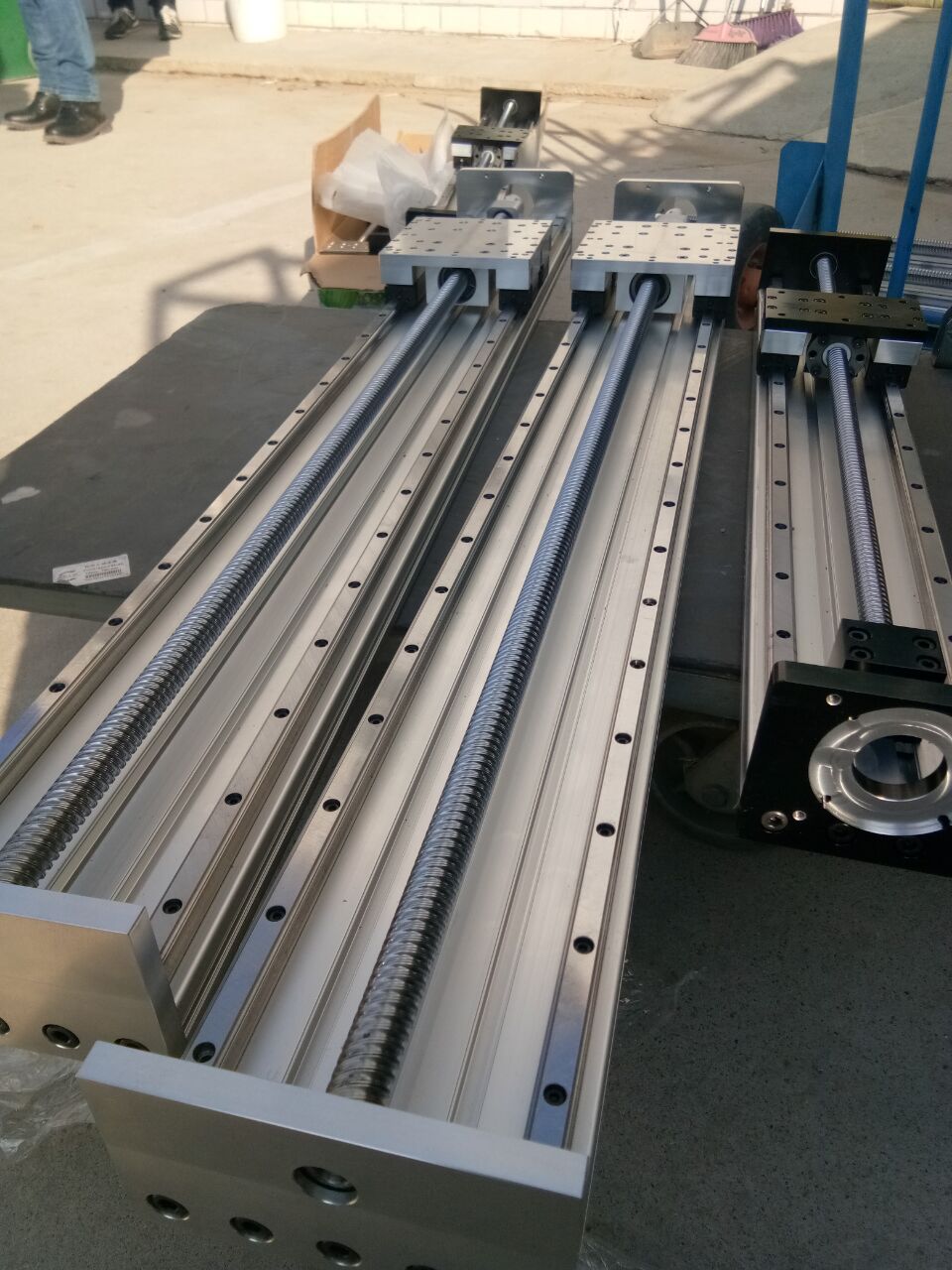

时代超群HBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块，水平****载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010，2510，可配86/110/130系列步进电机。HBX2010J为丝杆直径20MM ，导程10MM，有效行程可以定制。 客户利用这款搭配，垂直载重100KG，轻轻松松。 配套电机分别是86步进电机86HBP150AL4-TK0一台，110步进电机110HCY190AL3S-TK0三台 130步进电机130HCY230AL3S-TK0两台 配套控制器CM20L-60一套

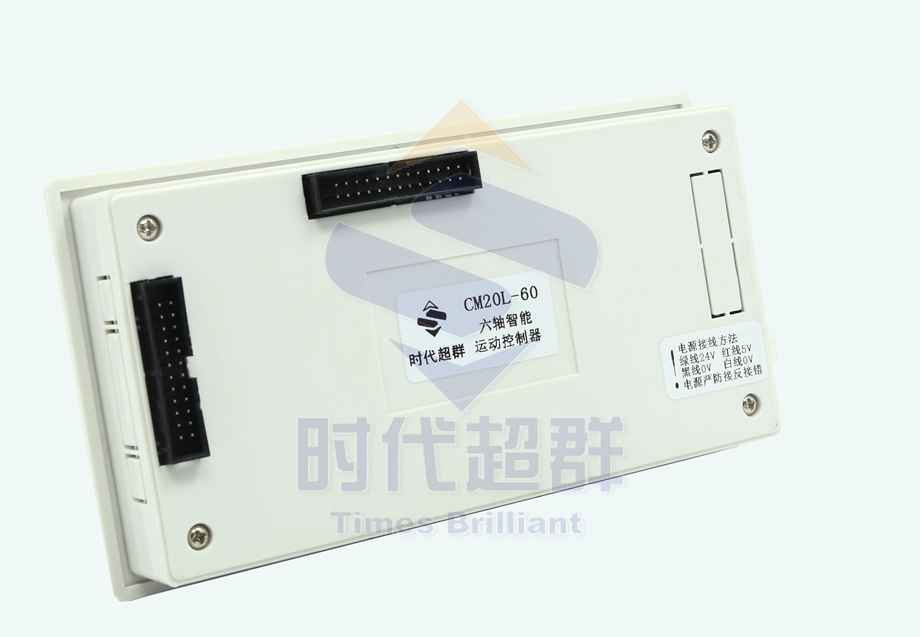

本公司****研制的“运动控制器”采用高性能 32 位 Cpu，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方 便等特点。 本控制器可控制六个电机运动，可实现点位、直线、圆弧插补的操作。具有循环、跳转、子程序、中断、随动、测位等功能。支持中文、英文，文字指令、GM 代码。简单、清晰的参数给您的操作带来方便和快捷。输入 / 输出的设置功能可方便您的使用和维修。

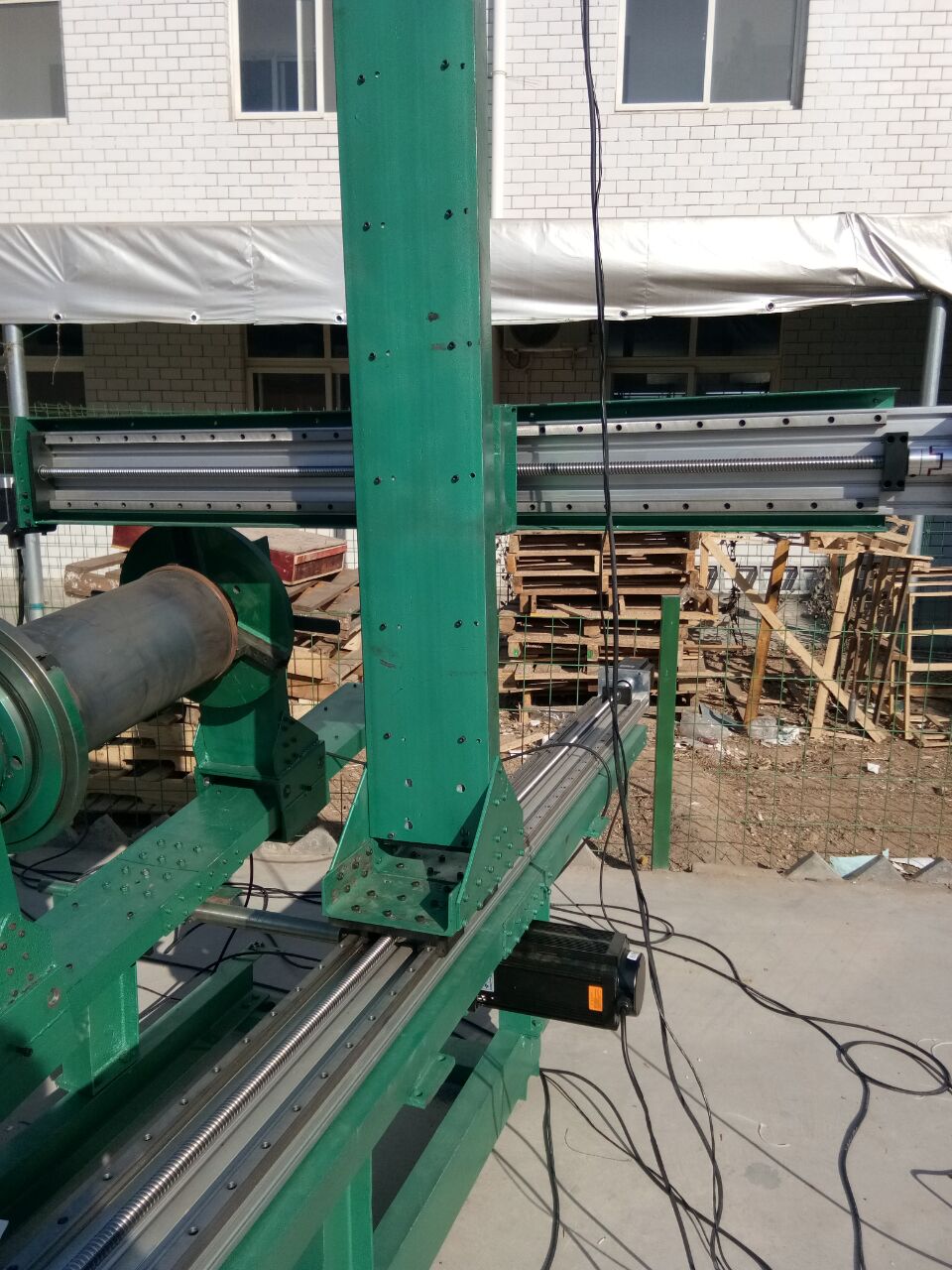

运用分析 6轴半自动焊接机
A轴设置带工件自动旋转角度，采用110三相步进电机带减速机
B轴设置主轴全动，可以自动控制整个工件角度，配合焊接机操作，配合130三相带刹车步进电机
XYZ轴三轴联动立体空间移动，完成焊接程序设置。其中X轴设置2米长重型双线轨，XY轴分别设置1.3米长双线轨。
C轴电机控制焊枪转动，达到全角度焊接要求
6轴控制柜，整合驱动器电源设备，内部设置空气开关，继电器，外接12组限位及启动开关。
技术咨询：杨工18001308796 相关阅读
