精品*步进电机如何选型(转矩图)MDY



 关于步进电机如何选型,传统的文章里是说三个要素:步矩角、静转矩、电流。

    我今天要说的是:

不熟悉步进电机的人,怎么去判断两相三相还是五相呢?

很多懂步进电机的人,都误把静转矩当作动态力矩了,这方法真是坑。

电流是个重要参数,但是我们不是知道了电流才选步进电机的,还是个坑。

    我今天告诉大家两个有参考价值的步进电机选型方法:

一、根据速度和力矩选型。

    步进电机的矩频特性是步进电机的固有特性,随着速度的升高,力矩逐渐降低,因为这个特性,我们必须知道设备上对步进电机转速和力矩的要求,然后去对应步进电机矩频特性表。横坐标表示速度,纵坐标表示力矩。

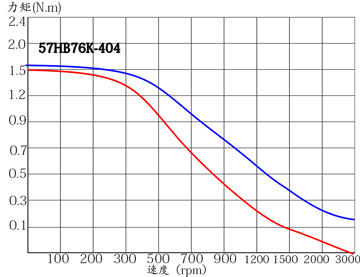

步进电机如何选型,需要参考矩频特性图
    例如:需要力矩1.2N

    ****转速700/分钟,那么比较理想的选择就是85HB65的步进电机,或者60HB85的步进电机,适配ZD-2HA860的驱动器,使用DC60-72V驱动电压;

    ****转速400/分钟,那么比较理想的选择就是57HB112的步进电机,或者60HB65的步进电机,适配ZD-2HA860的驱动器,使用DC36-60V驱动电压;

    ****转速300/分钟,那么比较理想的选择就是57HB76的步进电机,适配ZD-2HD542的驱动器,或者57HB76K-304的步进电机,适配ZD-2HD542的驱动器,使用DC36-60V驱动电压;

   ****转速100/分钟,那么比较理想的选择就是57HB76的步进电机,适配ZD-2HD542的驱动器,使用DC24-36V驱动电压,或者使用42HB60HK04的减速步进电机,适配ZD-2HD542的驱动器;

   ****转速10/分钟,那么比较理想的选择就是使用42HB28Y30的减速步进电机,适配ZD-2HD430的驱动器。



二、当用户不能准确计算速度和力矩时,就采用参考功率的方法了。

    步进电机是不讲功率的,但是可以参考,一种是以前使用直流电机或者交流电机,例如100W的,那么我们就参考57的步进电机。另一种是以前也没有使用过直流电机,不知道选多大的,那么我们就计算物体做功的功率,然后依据这个功率,结合所需要的速度,来选择步进电机。



   至于步矩角该如何选择,通常两相步进电机性价比更高,但是三相步进电机的低速平稳性更好。

   怎么选型更合适,****在整理出一定的参考数据以后,可拨打电话销售人员咨询



   联系方式 13651373316  马经理   18010008226 赵经理
